Роликовый подшипник 353620

Подшипник 353620 — это отечественный роликовый радиальный подшипник, двухрядный, без бортов на внутреннем кольце, с закрепительной втулкой, является основным конструктивным исполнением, размер 100*240*80 мм.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-23
Внутренний диаметр: 100 мм
Наружный диаметр: 240 мм
Ширина: 80 мм
Масса: 0 кг

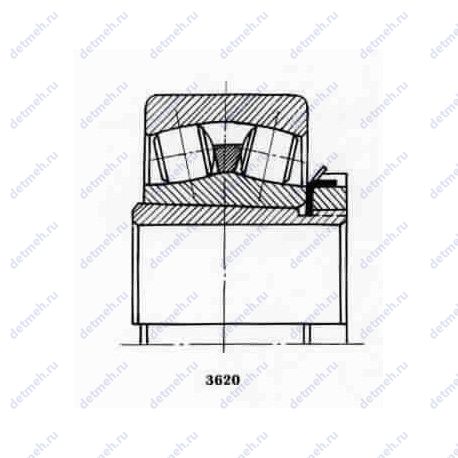

Подшипник 353620 чертеж — Чертеж подшипника 353620

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 353620

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Форма роликов - бочкообразные;
Тип - сферический;
Нагрузка - радиальная;
Тела качения - ролики;
Основной тип - роликовый радиальный сферический;

Габаритные и посадочные размеры:

Внутренний диаметр (d1) - 100;
Ширина наружной обоймы (C) - 80 мм.;
Ширина (высота) (B) - 80 мм.;
Внешний диаметр - 240. мм;
Внутренний диаметр - 100 мм;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размер (r) - 4 мм.;
Номер по - 353620;

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Габаритные и посадочные размеры:

В (мм) Ширина - 80;
D (мм) Наружный диаметр - 240;
d (мм) Внутренний диаметр - 100;

Прочие характеристики:

ГОСТ - ГОСТ 520;

Классификация:

Обозначение - 353620;

В таблице приведены основные размеры подшипника 353620, технические характеристики и номинальные значения.

Таблица модификаций подшипника 353620

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
353620Н	Детали из теплостойкой стали.	100	240	80	0

Модификации подшипника 353620 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 353620

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-23	353620	100	240	80	ГОСТ
ГОСТ	353620	100	240	80	ГОСТ

Аналог подшипника 353620 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
13620	100	240	80
73620	100	240	80
13620 К	100	240	80	Проточка на внешнем кольце для смазки
13620 Л	100	240	80	Сепаратор из латуни
13620Н	100	240	80
2В0 13620 КУ	100	240	80	Проточка на внешнем кольце для смазки	Специальные тех. требования
73620Н	100	240	80
8 13620 К	100	240	80	Проточка на внешнем кольце для смазки
С8 13620 К	100	240	80	Проточка на внешнем кольце для смазки
