Шариковый подшипник 346330

Подшипник 346330 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 26º, является основным конструктивным исполнением, размер 150*320*130 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 150 мм
Наружный диаметр: 320 мм
Ширина: 130 мм
Масса: 48.8 кг

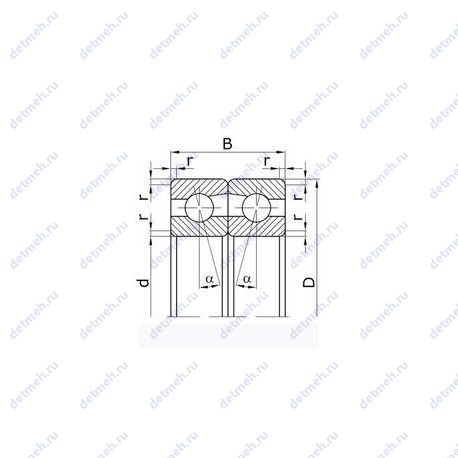

Подшипник 346330 чертеж — Чертеж подшипника 346330

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 346330

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по - 346330;
Размеры. мм - 150x320x130;
alf. град - 26;

Габаритные и посадочные размеры:

Внутренний диаметр - 150 мм;
Внешний диаметр - 320 мм;
Ширина (высота) (B) - 130;
Радиус наружней фаски - 5;
Масса - 48.8 кг;

В таблице приведены основные размеры подшипника 346330, технические характеристики и номинальные значения.

Таблица модификаций подшипника 346330

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
346330Л	Сепаратор из латуни..	150	320	65	53
346330ЛУ12	Сепаратор из латуни.. Дополнительные технические требования.	150	320	65	79.5
6 346330 Л	Сепаратор из латуни..	150	320	130	55.20

Модификации подшипника 346330 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
246330	150	320	130
266330	150	320	130
366330	150	320	130
446330	150	320	130
466330	150	320	130
6 446330 Л	150	320	130	Сепаратор из латуни
6 466330 Л	150	320	130	Сепаратор из латуни
