Роликовый подшипник MR688432
Подшипник MR688432 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 688432, размер 107.95*133.35*50.8 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 107.95 мм
Наружный диаметр: 133.35 мм
Ширина: 50.8 мм
Масса: 1.36 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс MR — Миниатюрный метрический подшипник с особыми размерами
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника MR688432
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

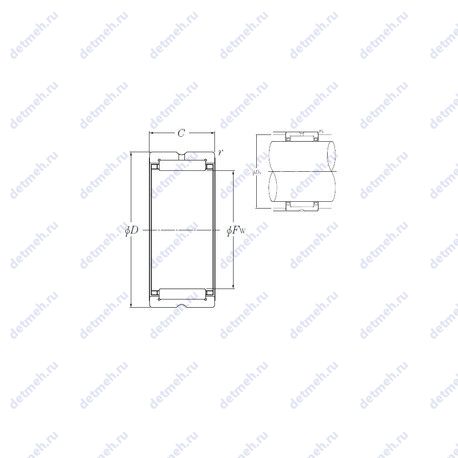

Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 50.8 мм
- Радиус наружней фаски: 2.5 мм
- Масса: 1.36 кг
- Высота. мм: 50.8
- Внешний диаметр: 133.35 мм
- Внутренний диаметр: 107.95 мм
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 2.5
- Размер сопряженных деталей (Da max.): 124.5
- Уплотнение: нет
- Количество дорожек качения: 1
- Диаметр отверстия комплекта шариков/роликов (Fw): 107.95 мм
- Размеры. мм: 107.95x133.35x50.8
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 3 700 об/мин
- Частота вращения предельная при пластичной смазке: 2 500 об/мин
- Грузоподъемность статическая: 360 кн
- Грузоподъемность динамическая: 172 кн
Классификация:
- Основной тип: роликовый игольчатый
- Обозначение: mr688432
- Форма роликов: игольчатые
- Тела качения: ролики
В таблице приведены основные размеры подшипника MR688432, технические характеристики и номинальные значения.
Таблица модификаций подшипника MR688432
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| HJ-688432 | Номинальные размеры в дюймах.. | 107.95 | 133.35 | 50.8 | 1.626 |
| GBR 688432 | Роликовый игольчатый подшипник, однорядный. | 107.95 | 133.35 | 50.8 | 1.58 |
| GBR 688432 U | Роликовый игольчатый подшипник, однорядный. | 107.95 | 133.35 | 50.8 | 1.46 |
| GBR 688432 UU | Роликовый игольчатый подшипник, однорядный. | 107.95 | 133.35 | 50.8 | 1.46 |
| MR688432+MI-586832 | Миниатюрный метрический подшипник с особыми размерами. | 92.075 | 133.35 | 51.05 | 2.36 |
| MR688432+MI-566832 | Миниатюрный метрический подшипник с особыми размерами. | 88.9 | 133.35 | 51.05 | 2.53 |
| MR688432+MI-606832 | Миниатюрный метрический подшипник с особыми размерами. | 95.25 | 133.35 | 51.05 | 2.17 |
| HJ-688432 + IR-606832 | Номинальные размеры в дюймах.. | 95.25 | 133.35 | 50.8 | 4 |
| HJ-688432 + IR-566832 | Номинальные размеры в дюймах.. | 88.9 | 133.35 | 50.8 | 4.15 |
Модификации подшипника MR688432 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
