Шариковый подшипник 336220

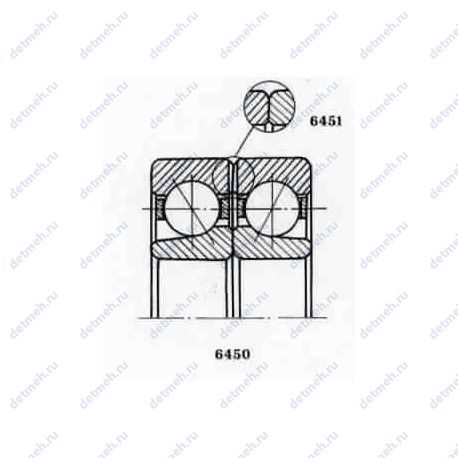

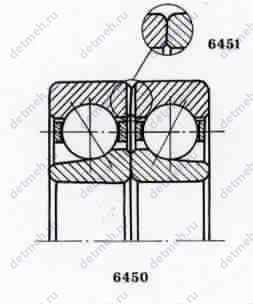

Подшипник 336220 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 12º, является основным конструктивным исполнением, размер 100*180*68 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 336220
Производитель ГПЗ-3+
ОАО "Саратовский подшипниковый завод"
Прочие характеристики:
- ГОСТ: ГОСТ 520-2002
- d1 (mm) Диаметр борта внутреннего кольца: 123.1
- D1(mm) Диаметр борта наружного кольца: 158.5
Габаритные и посадочные размеры:
- r. r1 min (мм) Радиус фаски: 2.1
- m (кг) Масса: 6.55
- В (мм) Ширина: 68
- D (мм) Наружный диаметр: 180
- d (мм) Внутренний диаметр: 100
Пропускная способность:
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 3200
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 4300
- Co (kN) Грузоподъемность статическая: 213
- C (kN) Грузоподъемность динамическая: 240
Классификация:
- Обозначение: 336220
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
- Тела качения: шарики
Прочие характеристики:
- alf. град: 12
- Размеры. мм: 100x180x68
- Номер по : 336220
Габаритные и посадочные размеры:
- Масса: 6.64 кг
- Радиус наружней фаски: 3.5
- Ширина (высота) (B): 68
- Внешний диаметр: 180 мм
- Внутренний диаметр: 100 мм
В таблице приведены основные размеры подшипника 336220, технические характеристики и номинальные значения.
Таблица модификаций подшипника 336220
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 336220К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 100 | 180 | 68 | 6.64 |
Модификации подшипника 336220 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 336220
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-3 | 336220 | 100 | 180 | 68 | ГОСТ |
| ГОСТ | 336220 | 100 | 180 | 68 | ГОСТ |
Аналог подшипника 336220 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 236220 | 100 | 180 | 68 | |||
| 246220 | 100 | 180 | 68 | |||
| 266220 | 100 | 180 | 68 | |||
| 346220 | 100 | 180 | 68 | |||
| 366220 | 100 | 180 | 68 | |||
| 436220 | 100 | 180 | 68 | |||
| 446220 | 100 | 180 | 68 | |||
| 466220 | 100 | 180 | 68 | |||
| 436220К | 100 | 180 | 68 | Проточка на внешнем кольце для смазки | ||
| 5 446220 ЕШ2 | 100 | 180 | 68 | Сепаратор из текстолита | ||
| Т 246220 АЛ | 100 | 180 | 68 | Сепаратор из латуни | Повышенной грузоподъёмности Для повышенных температур | |
| 4 246220 АЛ | 100 | 180 | 68 | Сепаратор из латуни | Повышенной грузоподъёмности | |
| 6 446220 АЛ | 100 | 180 | 68 | Сепаратор из латуни | Повышенной грузоподъёмности |
