Роликовый подшипник DCL3224
Подшипник DCL3224 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 3224, размер 50.8*60.325*38.1 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 50.8 мм
Наружный диаметр: 60.325 мм
Ширина: 38.1 мм
Масса: 0.168 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

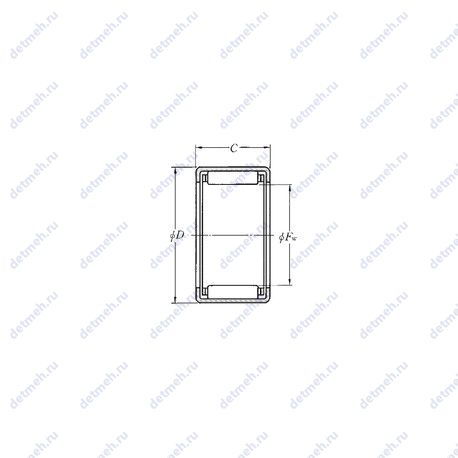

Таблица размеров и характеристик подшипника DCL3224
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Прочие характеристики:
- Диаметр отверстия комплекта шариков/роликов (Fw) - 50.8 мм;
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размеры. мм - 50.8x60.325x38.1;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 4 700 об/мин;
- Частота вращения предельная при пластичной смазке - 3 100 об/мин;
- Грузоподъемность статическая - 146 кн;
- Грузоподъемность динамическая - 67.5 кн;
Габаритные и посадочные размеры:
- Масса - 0.168 кг;
- Ширина наружной обоймы (C) - 38.1 мм;
- Высота. мм - 38.1;
- Внешний диаметр - 60.325 мм;
- Внутренний диаметр - 50.8 мм;
Классификация:
- Основной тип - роликовый игольчатый;
- Обозначение - dcl3224;
- Форма роликов - игольчатые;
- Тела качения - ролики;
В таблице приведены основные размеры подшипника DCL3224, технические характеристики и номинальные значения.
Таблица модификаций подшипника DCL3224
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| B-3224 | Подшипник со специальными размерами. | 50.8 | 60.325 | 38.1 | 0.183 |
| BAM 3224 | Роликовый игольчатый подшипник, однорядный. | 50.8 | 60.325 | 38.1 | 0.17 |
| BA 3224 Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Упорный шарикоподшипник, диаметр отверстия d < 10 мм. Однозначное число после префикса BA обозначает диаметр отверстия.. | 50.8 | 60.325 | 38.1 | 0.155 |
| PCZ 3224 E | Прямая цилиндрическая втулка из композитного материала. | 50.8 | 55.563 | 38.1 | 0.115 |
| PCZ 3224 M | Прямая цилиндрическая втулка из композитного материала. | 50.8 | 55.563 | 38.1 | 0.105 |
| EGBZ3224-E40 | Роликовый игольчатый подшипник, однорядный. | 50.8 | 55.563 | 38.1 | 0.118 |
Модификации подшипника DCL3224 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
