Шарнирный подшипник ШСШ100К

Подшипник ШСШ100К — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСШ100, размер 100*150*55 мм.
Импортный аналог - GEG100ES.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 55 мм
Масса: 4.8 кг

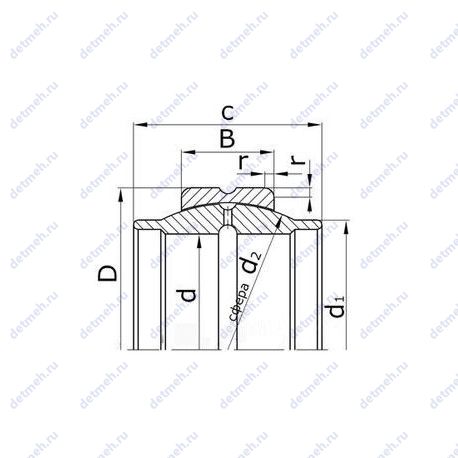

Подшипник ШСШ100К чертеж — Чертеж подшипника ШСШ100К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШСШ — С отверстиями и канавками для смазки во внутреннем кольце, с широким внутренним кольцом. Суффикс К — Канавка и отверстие для смазки на внутреннем и наружном кольцах.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника ШСШ100К

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - шсш100к;
Размеры. мм - 100x150x55;
Импортный аналог - geg100es;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 113;
(d2) диаметр сфер колец подшипника. мм - 130;

Габаритные и посадочные размеры:

Внутренний диаметр - 100 мм;
Внешний диаметр - 150 мм;
Ширина (высота) (B) - 55;
Радиус наружней фаски - 1;
Масса - 4.8 кг;
(с) ширина внутреннего кольца. мм - 100;

В таблице приведены основные размеры подшипника ШСШ100К, технические характеристики и номинальные значения.

Аналоги подшипника ШСШ100К

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	ШСШ100К	100	150	55	ГОСТ
FBJ	GEG 100 ES	100	150	100	ISO
SKF	GEG 100 ES	100	150	100	ISO
ISB	GEG 100 ES	100	150	100	ISO
AST	GEG 100 ES	100	150	100	ISO
SIGMA	GEG 100 ES	100	150	100	ISO
LS	GEG 100 ES	100	150	100	ISO

Аналог подшипника ШСШ100К — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
