Роликовый подшипник MF-3016
Подшипник MF-3016 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 3016, размер 30*37*16 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 30 мм
Наружный диаметр: 37 мм
Ширина: 16 мм
Масса: 0.04 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс MF — Миниатюрный метрический подшипник со специальными размерами и фланцевым наружным кольцом
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

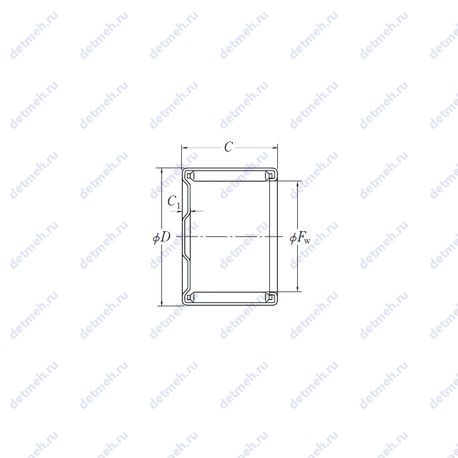

Таблица размеров и характеристик подшипника MF-3016
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Диаметр отверстия комплекта шариков/роликов (Fw): 30 мм
- Размер (C1): 2.5 мм
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 30x37x16
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 2400 об/мин
- Частота вращения предельная при жидкой смазке: 3800 об/мин
- Грузоподъемность динамическая: 22.1 кн
Габаритные и посадочные размеры:
- Масса: 0.04 кг
- Ширина наружной обоймы (C): 16 мм
- Высота. мм: 16
- Внешний диаметр: 37 мм
- Внутренний диаметр: 30 мм
Классификация:
- Основной тип: роликовый игольчатый
- Обозначение: mf-3016
- Форма роликов: игольчатые
- Тела качения: ролики
В таблице приведены основные размеры подшипника MF-3016, технические характеристики и номинальные значения.
Таблица модификаций подшипника MF-3016
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| F-3016 | Подшипник с фланцевым наружным кольцом. | 30 | 37 | 16 | 0.035 |
| HK 3016 | Игольчатый роликовый подшипник со штампованным наружным кольцом и открытыми торцами. | 30 | 37 | 16 | 31 |
| BK 3016 | Игольчатый роликовый подшипник со штампованным наружным кольцом с закрытым торцом. | 30 | 37 | 16 | 0.0353 |
| BK3016C | Игольчатый роликовый подшипник со штампованным наружным кольцом с закрытым торцом. Изменения внутренней конструкции. | 30 | 37 | 16 | 0.037 |
| HK3016C | Игольчатый роликовый подшипник со штампованным наружным кольцом и открытыми торцами. Изменения внутренней конструкции. | 30 | 37 | 16 | 0.03 |
| FJ-3016L | Механически обработанный сепаратор из легкого сплава. | 30 | 37 | 16 | 0.026 |
| MFJ-3016 | Роликовый игольчатый подшипник, однорядный. | 30 | 37 | 16 | 0.031 |
| HK3016LL | Игольчатый роликовый подшипник со штампованным наружным кольцом и открытыми торцами. Два уплотнения. | 30 | 37 | 16 | 0.027 |
| MFJ-3016L | Механически обработанный сепаратор из легкого сплава. | 30 | 37 | 16 | 31 |
| HK 3016.2RS | Контактные уплотнения типа RS с обеих сторон подшипника. Игольчатый роликоподшипник со штампованным наружным кольцом и открытыми торцами.. | 30 | 37 | 16 | 0.031 |
Модификации подшипника MF-3016 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 30BM3716 | 30 | 37 | 16 | |||
| 30BTM3716BM | 30 | 37 | 16 | |||
| 30VS3716AP-1 | 30 | 37 | 16 | |||
| 30MKM3716 | 30 | 37 | 16 | Проточка на внешнем кольце для смазки |
