Шарнирный подшипник ШСЛ80К

Подшипник ШСЛ80К — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСЛ80, размер 80*120*46 мм.
Импортный аналог - GE80EXS.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 80 мм
Наружный диаметр: 120 мм
Ширина: 46 мм
Масса: 2.33 кг

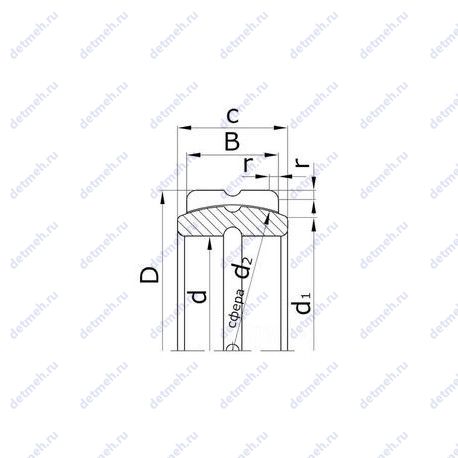

Подшипник ШСЛ80К чертеж — Чертеж подшипника ШСЛ80К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШСЛ — С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении. Суффикс К — Канавка и отверстие для смазки на внутреннем и наружном кольцах.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ШСЛ80К

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - шсл80к;
Размеры. мм - 80x120x46;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 88;
(d2) диаметр сфер колец подшипника. мм - 105;

Габаритные и посадочные размеры:

Внутренний диаметр - 80 мм;
Внешний диаметр - 120 мм;
Ширина (высота) (B) - 46;
Радиус наружней фаски - 2;
Масса - 2.33 кг;
(с) ширина внутреннего кольца. мм - 55;

В таблице приведены основные размеры подшипника ШСЛ80К, технические характеристики и номинальные значения.

Таблица модификаций подшипника ШСЛ80К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШСЛ80	Основное исполнение.	80	120	55	2.33
ЕШСЛ80	Шарнирный подшипник.	80	120	55	3.78
ШСЛ80К1	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на наружном кольце..	80	120	46	2.33
1 ШСЛ80	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении..	80	125	76	3.78
ШСЛ80 К2	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	80	125	76	3.78

Модификации подшипника ШСЛ80К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
