Шарнирный подшипник ШСЛ4
Подшипник ШСЛ4 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 4*12*3 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 4 мм
Наружный диаметр: 12 мм
Ширина: 3 мм
Масса: 0.003 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс ШСЛ — С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника ШСЛ4
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Номер по - шсл4;
- Размеры. мм - 4x12x3;
- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 6;
- (d2) диаметр сфер колец подшипника. мм - 8;

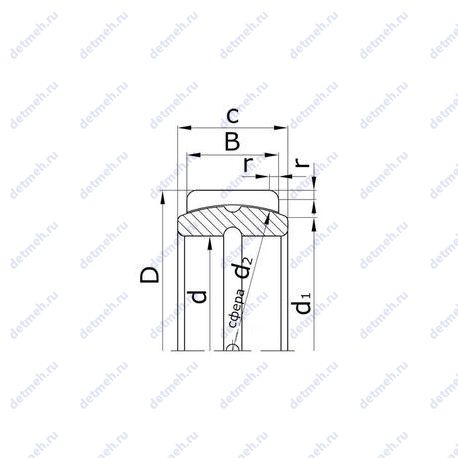

Габаритные и посадочные размеры:
- Внутренний диаметр - 4 мм;
- Внешний диаметр - 12 мм;
- Ширина (высота) (B) - 3;
- Радиус наружней фаски - 0.5;
- Масса - 0.003 кг;
- (с) ширина внутреннего кольца. мм - 5;
В таблице приведены основные размеры подшипника ШСЛ4, технические характеристики и номинальные значения.
Таблица модификаций подшипника ШСЛ4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШСЛ4К | С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 4 | 12 | 3 | 03 |
| ШСЛ4К1 | С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на наружном кольце.. | 4 | 12 | 3 | 03 |
Модификации подшипника ШСЛ4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
