Шарнирный подшипник ШСЛ30

Подшипник ШСЛ30 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 30*47*18 мм.
Импортный аналог - GE30EXC.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 30 мм
Наружный диаметр: 47 мм
Ширина: 18 мм
Масса: 0.158 кг

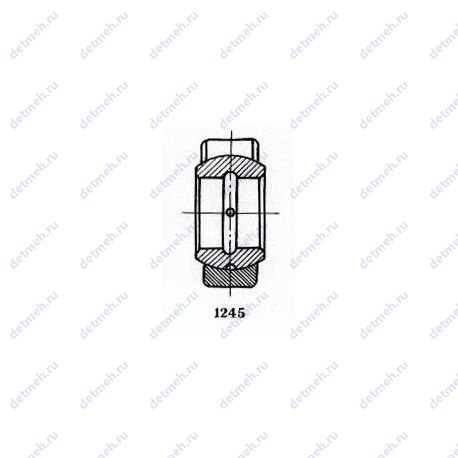

Подшипник ШСЛ30 чертеж — Чертеж подшипника ШСЛ30

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШСЛ — С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ШСЛ30

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по ГОСТ - шсл30;
Размеры. мм - 30x47x18;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 33;
(d2) диаметр сфер колец подшипника. мм - 40;

Габаритные и посадочные размеры:

Внутренний диаметр - 30 мм;
Внешний диаметр - 47 мм;
Ширина (высота) (B) - 18;
Радиус наружней фаски - 1;
Масса - 0.158 кг;
(с) ширина внутреннего кольца. мм - 22;

В таблице приведены основные размеры подшипника ШСЛ30, технические характеристики и номинальные значения.

Таблица модификаций подшипника ШСЛ30

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШСЛ30К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	30	47	18	0.158
ШСЛ30К1	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на наружном кольце..	30	47	18	0.158
ШСЛ30 ЮТ	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	30	47	18	0.15
НУ ШСЛ30 Ю2УТ	Температура отпуска: 200°, Рабочая температура: 160°. Уменьшенный внутренний осевой зазор.. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром)..	30	47	18	0.15

Модификации подшипника ШСЛ30 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
