Шарнирный подшипник ШСЛ180К1

Подшипник ШСЛ180К1 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСЛ180, размер 180*260*80 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 180 мм
Наружный диаметр: 260 мм
Ширина: 80 мм
Масса: 18.598 кг

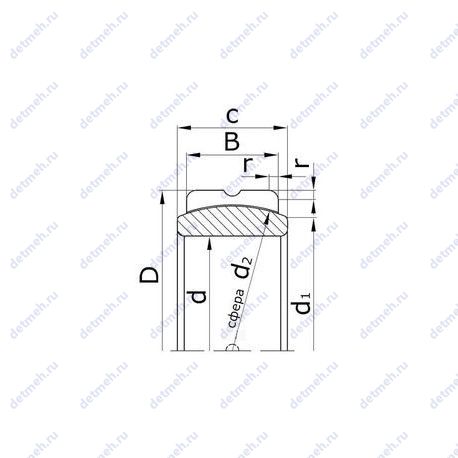

Подшипник ШСЛ180К1 чертеж — Чертеж подшипника ШСЛ180К1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШСЛ — С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении. Суффикс К1 — Канавка и отверстие для смазки на наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ШСЛ180К1

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - шсл180к1;
Размеры. мм - 180x260x80;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 192;
(d2) диаметр сфер колец подшипника. мм - 225;

Габаритные и посадочные размеры:

Внутренний диаметр - 180 мм;
Внешний диаметр - 260 мм;
Ширина (высота) (B) - 80;
Радиус наружней фаски - 2;
Масса - 18.598 кг;
(с) ширина внутреннего кольца. мм - 105;

В таблице приведены основные размеры подшипника ШСЛ180К1, технические характеристики и номинальные значения.

Таблица модификаций подшипника ШСЛ180К1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШСЛ180	Основное исполнение.	180	260	80	18.598
ШСЛ180К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	180	260	80	18.598

Модификации подшипника ШСЛ180К1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
