Шарнирный подшипник ШСЛ140

Подшипник ШСЛ140 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 140*210*70 мм.
Импортный аналог - GE140EXC.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 140 мм
Наружный диаметр: 210 мм
Ширина: 70 мм
Масса: 11.113 кг

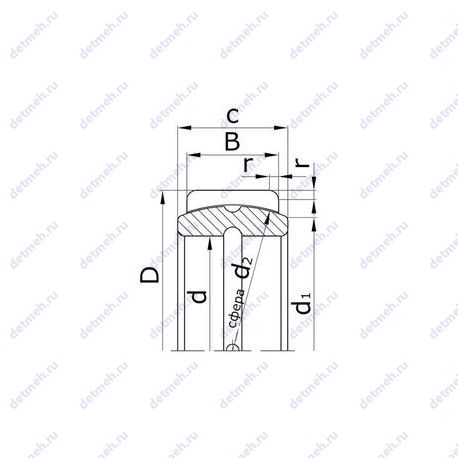

Подшипник ШСЛ140 чертеж — Чертеж подшипника ШСЛ140

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШСЛ — С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ШСЛ140

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - шсл140;
Размеры. мм - 140x210x70;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 150;
(d2) диаметр сфер колец подшипника. мм - 180;

Габаритные и посадочные размеры:

Внутренний диаметр - 140 мм;
Внешний диаметр - 210 мм;
Ширина (высота) (B) - 70;
Радиус наружней фаски - 2;
Масса - 11.113 кг;
(с) ширина внутреннего кольца. мм - 90;

В таблице приведены основные размеры подшипника ШСЛ140, технические характеристики и номинальные значения.

Таблица модификаций подшипника ШСЛ140

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШСЛ140К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	140	210	70	11.113
ШСЛ140К1	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на наружном кольце..	140	210	70	11.113

Модификации подшипника ШСЛ140 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
