Шарнирный подшипник ШСЛ120К1

Подшипник ШСЛ120К1 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСЛ120, размер 120*180*70 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 70 мм
Масса: 8.19 кг

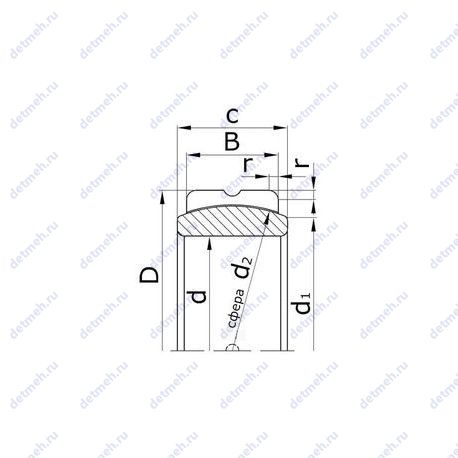

Подшипник ШСЛ120К1 чертеж — Чертеж подшипника ШСЛ120К1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШСЛ — С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении. Суффикс К1 — Канавка и отверстие для смазки на наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ШСЛ120К1

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - шсл120к1;
Размеры. мм - 120x180x70;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 130;
(d2) диаметр сфер колец подшипника. мм - 160;

Габаритные и посадочные размеры:

Внутренний диаметр - 120 мм;
Внешний диаметр - 180 мм;
Ширина (высота) (B) - 70;
Радиус наружней фаски - 2;
Масса - 8.19 кг;
(с) ширина внутреннего кольца. мм - 85;

В таблице приведены основные размеры подшипника ШСЛ120К1, технические характеристики и номинальные значения.

Таблица модификаций подшипника ШСЛ120К1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШСЛ120	Основное исполнение.	120	180	85	8.09
2ШСЛ120	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении..	120	215	130	19.70
ШСЛ120К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	120	180	70	8.1

Модификации подшипника ШСЛ120К1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
