Шарнирный подшипник ШСЛ100 К1

Подшипник ШСЛ100 К1 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСЛ100, размер 100*150*70 мм.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-3
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 70 мм
Масса: 5.12 кг

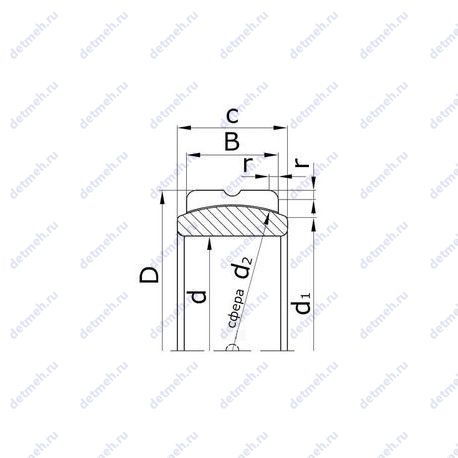

Подшипник ШСЛ100 К1 чертеж — Чертеж подшипника ШСЛ100 К1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШСЛ — С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении. Суффикс К1 — Канавка и отверстие для смазки на наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника ШСЛ100 К1

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Прочие характеристики:

ГОСТ - ГОСТ 3635;
A (град) Допускаемый угол перекоса - 7;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 55;
r1 min (мм) Радиус фаски - 1;
r min (мм) Радиус фаски - 2;
m (кг) Масса - 5.12;
В (мм) Ширина - 70;
D (мм) Наружный диаметр - 150;
d (мм) Внутренний диаметр - 100;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 3050;
C (kN) Грузоподъемность динамическая - 610;

Классификация:

Обозначение - шсл100 к1;

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Прочие характеристики:

Поверхностью скольжения - сталь-сталь;
(d2) диаметр сфер колец подшипника. мм - 130;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 109;
Размеры. мм - 100x150x55;
Номер по - шсл100к1;

Классификация:

Основной тип - шарнирный;

Габаритные и посадочные размеры:

(с) ширина внутреннего кольца. мм - 70;
Масса - 4.48 кг;
Радиус наружней фаски - 2;
Ширина (высота) (B) - 55;
Внешний диаметр - 150 мм;
Внутренний диаметр - 100 мм;

В таблице приведены основные размеры подшипника ШСЛ100 К1, технические характеристики и номинальные значения.

Таблица модификаций подшипника ШСЛ100 К1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШСЛ100	Основное исполнение.	100	150	70	5.12
ШСЛ100 К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	100	150	70	5.12

Модификации подшипника ШСЛ100 К1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника ШСЛ100 К1

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-3	ШСЛ100 К1	100	150	70	ГОСТ
ГОСТ	ШСЛ100 К1	100	150	70	ГОСТ

Аналог подшипника ШСЛ100 К1 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
