Роликовый подшипник LM1616
Подшипник LM1616 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 1616, размер 12*24*16.2 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 12 мм
Наружный диаметр: 24 мм
Ширина: 16.2 мм
Масса: 0.032 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс LM — Средне-лёгкая серия
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника LM1616
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

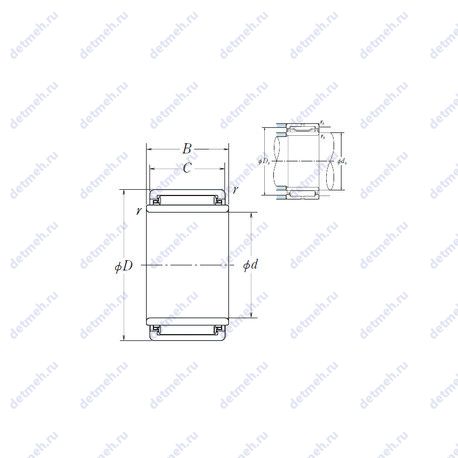

Габаритные и посадочные размеры:
- Масса: 0.032 кг
- Радиус наружней фаски: 0.3 мм
- Ширина (высота) (B): 16.2 мм
- Ширина наружной обоймы (C): 16 мм
- Высота. мм: 16.2
- Внешний диаметр: 24 мм
- Внутренний диаметр: 12 мм
Прочие характеристики:
- Размер сопряженных деталей (Da max.): 22
- Размер сопряженных деталей (da min.): 14
- Размер сопряженных деталей (ra max.): 0.3
- Уплотнение: нет
- Количество дорожек качения: 1
- Диаметр отверстия комплекта шариков/роликов (Fw): 16 мм
- Размеры. мм: 12x24x16.2
Пропускная способность:
- Грузоподъемность статическая: 14.2 кн
- Частота вращения предельная при пластичной смазке: 13000 об/мин
- Частота вращения предельная при жидкой смазке: 22000 об/мин
- Грузоподъемность динамическая: 12.9 кн
Классификация:
- Основной тип: роликовый игольчатый
- Обозначение: lm1616
- Форма роликов: игольчатые
- Тела качения: ролики
В таблице приведены основные размеры подшипника LM1616, технические характеристики и номинальные значения.
Таблица модификаций подшипника LM1616
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| RLM1616 | Роликовый игольчатый подшипник, однорядный. | 16 | 24 | 16 | 0.021 |
| HMK1616 | Роликовый игольчатый подшипник, однорядный. | 16 | 24 | 16 | 0.021 |
| MHKM1616 | Роликовый игольчатый подшипник, однорядный. | 16 | 24 | 16 | 0.023 |
| 12UR1616P | Роликовый игольчатый подшипник, однорядный. | 12 | 16 | 0 | 08 |
| BHTM1616A | Роликовый игольчатый подшипник, однорядный. | 16 | 24 | 16 | 0.02 |
| FJL-1616L | Механически обработанный сепаратор из легкого сплава. | 16 | 24 | 16 | 0.019 |
| MFJL-1616L | Механически обработанный сепаратор из легкого сплава. | 16 | 24 | 16 | 21 |
Модификации подшипника LM1616 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
