Шарнирный подшипник ШП80

Подшипник ШП80 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 80*120*46 мм.
Импортный аналог - GE80E.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 80 мм
Наружный диаметр: 120 мм
Ширина: 46 мм
Масса: 2.33 кг

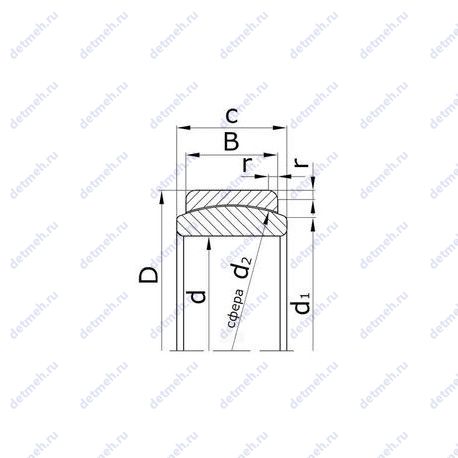

Подшипник ШП80 чертеж — Чертеж подшипника ШП80

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШП — Без отверстий и канавок для смазки, с прорезью на наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника ШП80

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - шп80;
Размеры. мм - 80x120x46;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 88;
(d2) диаметр сфер колец подшипника. мм - 105;

Габаритные и посадочные размеры:

Внутренний диаметр - 80 мм;
Внешний диаметр - 120 мм;
Ширина (высота) (B) - 46;
Радиус наружней фаски - 2;
Масса - 2.33 кг;
(с) ширина внутреннего кольца. мм - 55;

В таблице приведены основные размеры подшипника ШП80, технические характеристики и номинальные значения.
