Шарнирный подшипник ШП120

Подшипник ШП120 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 120*180*70 мм.
Импортный аналог - GE120E.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 70 мм
Масса: 8.19 кг

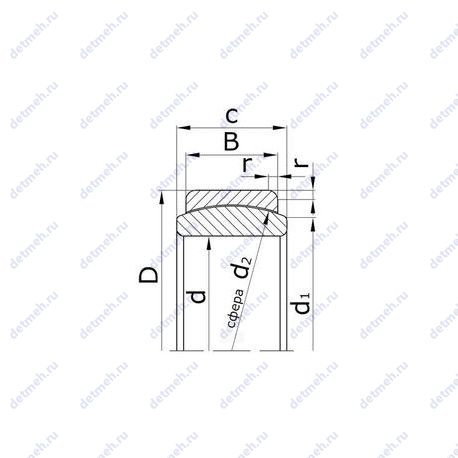

Подшипник ШП120 чертеж — Чертеж подшипника ШП120

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШП — Без отверстий и канавок для смазки, с прорезью на наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника ШП120

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - шп120;
Размеры. мм - 120x180x70;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 130;
(d2) диаметр сфер колец подшипника. мм - 160;

Габаритные и посадочные размеры:

Внутренний диаметр - 120 мм;
Внешний диаметр - 180 мм;
Ширина (высота) (B) - 70;
Радиус наружней фаски - 2;
Масса - 8.19 кг;
(с) ширина внутреннего кольца. мм - 85;

В таблице приведены основные размеры подшипника ШП120, технические характеристики и номинальные значения.
