Шарнирный подшипник ШМП10

Подшипник ШМП10 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 10*20*9 мм.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-3
Внутренний диаметр: 10 мм
Наружный диаметр: 20 мм
Ширина: 9 мм
Масса: 0.013 кг

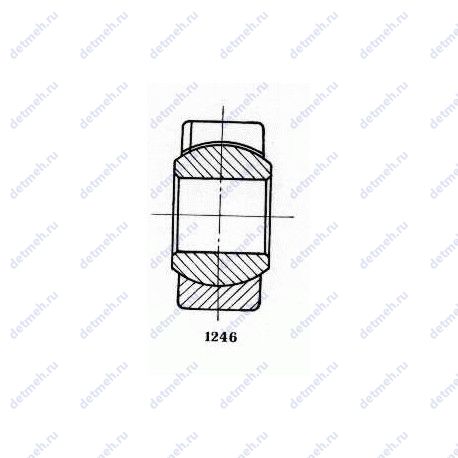

Подшипник ШМП10 чертеж — Чертеж подшипника ШМП10

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШМП — Без отверстий и канавок для смазки с прорезью на наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника ШМП10

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Прочие характеристики:

ГОСТ - ту 37.553.130;
A (град) Допускаемый угол перекоса - 12;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

C (мм) Ширина наружного кольца - 6;
r1 min (мм) Радиус фаски - 0.5;
r min (мм) Радиус фаски - 0.5;
m (кг) Масса - 0.013;
В (мм) Ширина - 9;
D (мм) Наружный диаметр - 20;
d (мм) Внутренний диаметр - 10;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 40.5;

Классификация:

Обозначение - шмп10;

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Прочие характеристики:

Поверхностью скольжения - сталь-сталь;
Поверхность скольжения - сталь/сталь;
ALF. град - 12;
Размер r1/min. мм - 0.5;
Размер r/min. мм - 0.5;
Номер по - шмп10;

Классификация:

Основной тип - шарнирный;

Пропускная способность:

Грузоподъемность статическая. Н - 40500;

Габаритные и посадочные размеры:

Ширина - 9/6 мм;
Масса - 0.013 кг;
Внешний диаметр - 20 мм;
Внутренний диаметр - 10 мм;

В таблице приведены основные размеры подшипника ШМП10, технические характеристики и номинальные значения.

Аналоги подшипника ШМП10

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-3	ШМП10	10	20	9	ГОСТ
ГОСТ	ШМП10	10	20	9	ГОСТ

Аналог подшипника ШМП10 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
