Шарнирный подшипник ШМ9

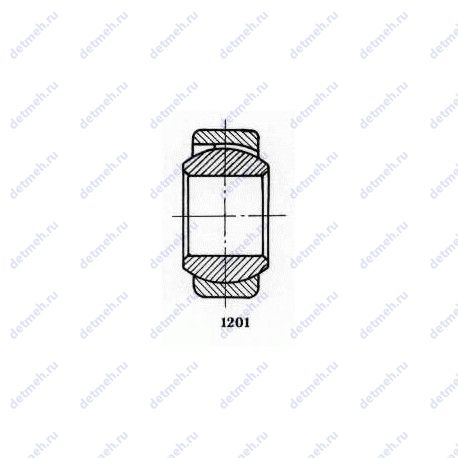

Подшипник ШМ9 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 9*20*9 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс ШМ — Без отверстий и канавок для смазки.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника ШМ9
Производитель ГПЗ-3+
ОАО "Саратовский подшипниковый завод"
Прочие характеристики:
- Номер по ГОСТ: шм9
Габаритные и посадочные размеры:
- Ширина: 6/9 мм
- Масса: 0.013 кг
- Внешний диаметр: 20 мм
- Внутренний диаметр: 9 мм
Классификация:
- Основной тип: шарнирный
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Прочие характеристики:
- Поверхность скольжения: сталь/сталь
- ALF. град: 12
- Размер r1/min. мм: 0.5
- Размер r/min. мм: 0.5
- Номер по : шм9
Пропускная способность:
- Грузоподъемность статическая. Н: 47100
Габаритные и посадочные размеры:
- Ширина: 9/6 мм
- Масса: 0.013 кг
- Внешний диаметр: 20 мм
- Внутренний диаметр: 9 мм
Классификация:
- Основной тип: шарнирный
Производитель ЕРК+
Габаритные и посадочные размеры:
- Ширина: 6/9
- Масса: 0.013 кг
- Внешний диаметр: 20
- Внутренний диаметр: 9
Классификация:
- Основной тип: шарнирный
Прочие характеристики:
- Номер по ГОСТ: шм9
В таблице приведены основные размеры подшипника ШМ9, технические характеристики и номинальные значения.
Таблица модификаций подшипника ШМ9
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШМ9 ЮТ | Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 9 | 20 | 9 | 0.013 |
Модификации подшипника ШМ9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника ШМ9
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-3 | ШМ9 | 9 | 20 | 9 | ГОСТ |
| EPK | ШМ9 | 9 | 20 | 9 | ГОСТ |
| ГОСТ | ШМ9 | 9 | 20 | 9 | ГОСТ |
Аналог подшипника ШМ9 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
