Шарнирный подшипник ШМ30 К1

Подшипник ШМ30 К1 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШМ30, размер 30*47*22 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 30 мм
Наружный диаметр: 47 мм
Ширина: 22 мм
Масса: 0.158 кг

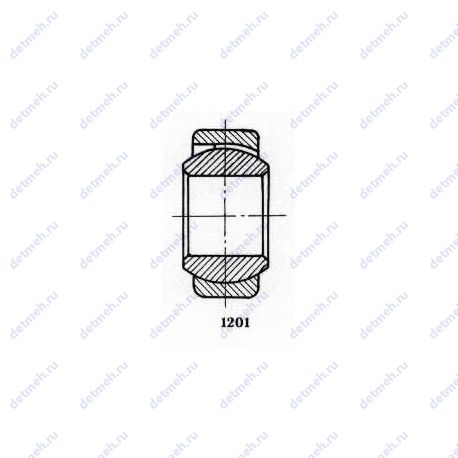

Подшипник ШМ30 К1 чертеж — Чертеж подшипника ШМ30 К1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШМ — Без отверстий и канавок для смазки. Суффикс К1 — Канавка и отверстие для смазки на наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ШМ30 К1

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по ГОСТ - шм30 к1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 30 мм;
Внешний диаметр - 47 мм;
Ширина (высота) (B) - 22 мм.;
Масса - 0.158 кг;
Ширина наружной обоймы (C) - 18 мм.;

В таблице приведены основные размеры подшипника ШМ30 К1, технические характеристики и номинальные значения.

Таблица модификаций подшипника ШМ30 К1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШМ30	Основное исполнение.	30	47	18	0.158
ШМ30 Ю	Без отверстий и канавок для смазки.. Одно или два кольца из нержавеющей стали..	30	47	22	0.156
ШМ30 ЮТ	Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	30	47	22	0.16
ШМ30 Ю2Т	Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром)..	30	47	22	0.156
ШМ30 Ю1Т	Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	30	47	18	0.156

Модификации подшипника ШМ30 К1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
