Шарнирный подшипник ШМ220

Подшипник ШМ220 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 220*320*100 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 220 мм
Наружный диаметр: 320 мм
Ширина: 100 мм
Масса: 35.608 кг

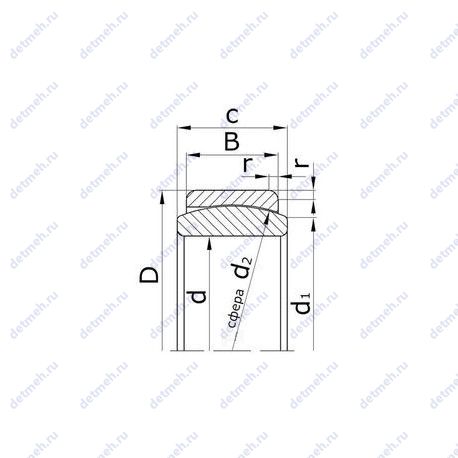

Подшипник ШМ220 чертеж — Чертеж подшипника ШМ220

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШМ — Без отверстий и канавок для смазки.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника ШМ220

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - шм220;
Размеры. мм - 220x320x100;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 238;
(d2) диаметр сфер колец подшипника. мм - 275;

Габаритные и посадочные размеры:

Внутренний диаметр - 220 мм;
Внешний диаметр - 320 мм;
Ширина (высота) (B) - 100;
Радиус наружней фаски - 2;
Масса - 35.608 кг;
(с) ширина внутреннего кольца. мм - 135;

В таблице приведены основные размеры подшипника ШМ220, технические характеристики и номинальные значения.
