Шарнирный подшипник ШМ160

Подшипник ШМ160 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 160*230*80 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 160 мм
Наружный диаметр: 230 мм
Ширина: 80 мм
Масса: 14.062 кг

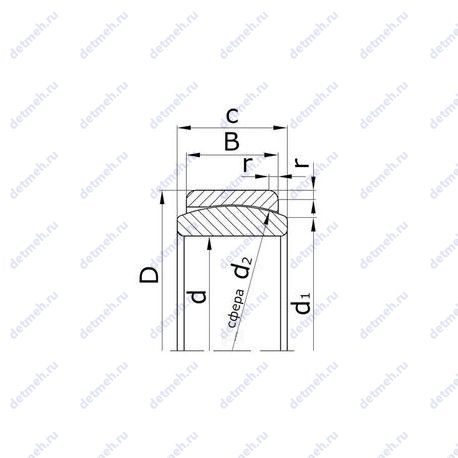

Подшипник ШМ160 чертеж — Чертеж подшипника ШМ160

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс ШМ — Без отверстий и канавок для смазки.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника ШМ160

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - шм160;
Размеры. мм - 160x230x80;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 170;
(d2) диаметр сфер колец подшипника. мм - 200;

Габаритные и посадочные размеры:

Внутренний диаметр - 160 мм;
Внешний диаметр - 230 мм;
Ширина (высота) (B) - 80;
Радиус наружней фаски - 2;
Масса - 14.062 кг;
(с) ширина внутреннего кольца. мм - 105;

В таблице приведены основные размеры подшипника ШМ160, технические характеристики и номинальные значения.
