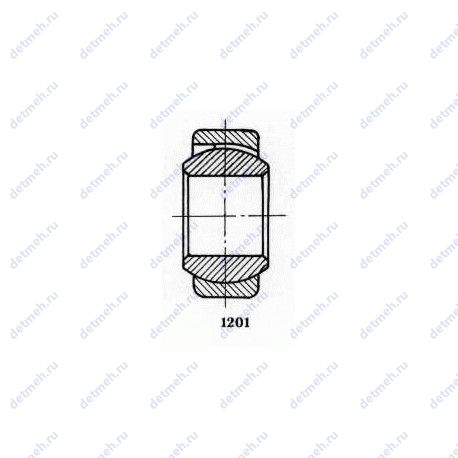

Шарнирный подшипник ШМ10

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Классификация:

• Обозначение - шм10;
• Основной тип - шарнирный;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 40.3;
• C (kN) Грузоподъемность динамическая - 47;

Габаритные и посадочные размеры:

• m (кг) Масса - 0.0125;
• В (мм) Ширина - 6/9;
• D (мм) Наружный диаметр - 20;
• d (мм) Внутренний диаметр - 10;
• (с) ширина внутреннего кольца. мм - 9;
• Масса - 0.012 кг;
• Радиус наружней фаски - 0.5;
• Ширина (высота) (B) - 6;
• Внешний диаметр - 20 мм;
• Внутренний диаметр - 10 мм;

Прочие характеристики:

• ГОСТ - ту 37.006.068, ГОСТ 3635, ету внипп.100/5, ту 37.006.087;
• (d2) диаметр сфер колец подшипника. мм - 16;
• (d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 13;
• Размеры. мм - 10x20x6;
• Номер по ГОСТ - шм10;

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Прочие характеристики:

• Поверхностью скольжения - сталь-сталь;

Классификация:

• Основной тип - шарнирный;
