Шарнирный подшипник Ш80
Подшипник Ш80 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 80*120*46 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 80 мм
Наружный диаметр: 120 мм
Ширина: 46 мм
Масса: 2.33 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс Ш — Без отверстий и канавок для смазки.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

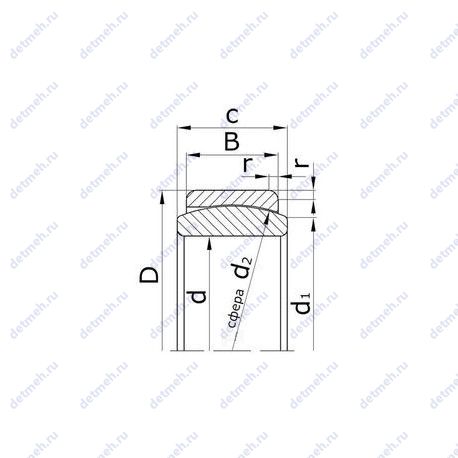

Таблица размеров и характеристик подшипника Ш80
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Номер по - ш80;
- Размеры. мм - 80x120x46;
- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 88;
- (d2) диаметр сфер колец подшипника. мм - 105;
Габаритные и посадочные размеры:
- Внутренний диаметр - 80 мм;
- Внешний диаметр - 120 мм;
- Ширина (высота) (B) - 46;
- Радиус наружней фаски - 2;
- Масса - 2.33 кг;
- (с) ширина внутреннего кольца. мм - 55;
В таблице приведены основные размеры подшипника Ш80, технические характеристики и номинальные значения.
Таблица модификаций подшипника Ш80
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| Ш80 ЮВК1 | Без отверстий и канавок для смазки.. Канавка и отверстие для смазки на наружном кольце.. Одно или два кольца из нержавеющей стали.. | 80 | 105 | 55 | 1.18 |
| Ш80 ЮТВК1 | Без отверстий и канавок для смазки.. Канавка и отверстие для смазки на наружном кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 80 | 105 | 55 | 1.18 |
Модификации подшипника Ш80 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
