Шарнирный подшипник Ш60

Подшипник Ш60 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 60*90*34 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 60 мм
Наружный диаметр: 90 мм
Ширина: 34 мм
Масса: 0.98 кг

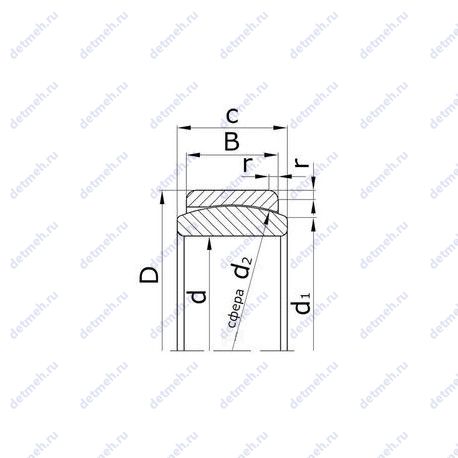

Подшипник Ш60 чертеж — Чертеж подшипника Ш60

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс Ш — Без отверстий и канавок для смазки.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника Ш60

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - ш60;
Размеры. мм - 60x90x34;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 66;
(d2) диаметр сфер колец подшипника. мм - 80;

Габаритные и посадочные размеры:

Внутренний диаметр - 60 мм;
Внешний диаметр - 90 мм;
Ширина (высота) (B) - 34;
Радиус наружней фаски - 2;
Масса - 0.98 кг;
(с) ширина внутреннего кольца. мм - 44;

В таблице приведены основные размеры подшипника Ш60, технические характеристики и номинальные значения.

Таблица модификаций подшипника Ш60

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ЕШ60	Шарнирный подшипник.	60	90	36	1.1
Ш60 Ю	Без отверстий и канавок для смазки.. Одно или два кольца из нержавеющей стали..	60	80	34	0.58
Ш60 ЮВК1	Без отверстий и канавок для смазки.. Канавка и отверстие для смазки на наружном кольце.. Одно или два кольца из нержавеющей стали..	60	80	34	0.58
Ш60ЮТВК1	Без отверстий и канавок для смазки.. Канавка и отверстие для смазки на наружном кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	60	80	34	0.58

Модификации подшипника Ш60 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
