Шариковый подшипник 246113

Подшипник 246113 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 26º, является основным конструктивным исполнением, размер 65*100*36 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 65 мм
Наружный диаметр: 100 мм
Ширина: 36 мм
Масса: 0.9 кг

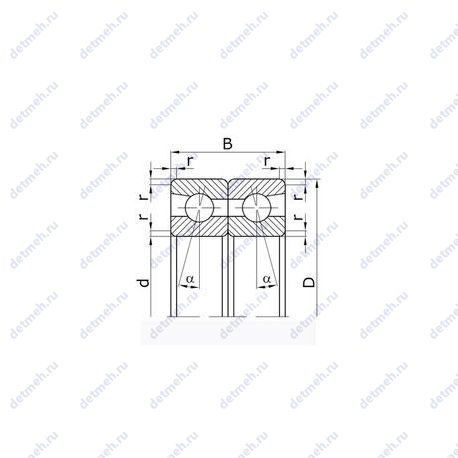

Подшипник 246113 чертеж — Чертеж подшипника 246113

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 246113

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по - 246113;
Размеры. мм - 65x100x36;
alf. град - 26;

Габаритные и посадочные размеры:

Внутренний диаметр - 65 мм;
Внешний диаметр - 100 мм;
Ширина (высота) (B) - 36;
Радиус наружней фаски - 2;
Масса - 0.9 кг;

В таблице приведены основные размеры подшипника 246113, технические характеристики и номинальные значения.

Таблица модификаций подшипника 246113

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2 46113 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	65	100	18	0.46
2 246113 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	65	100	36	0.93
5 246113 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	65	100	36	0.93
Т 246113 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	65	100	36	0.93
4 246113 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	65	100	36	0.93
12 246113 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	65	100	36	0.93
5-246113 Е1	Сепаратор из текстолита..	65	100	36	0.946
1Т 246113 КУ12	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	65	100	36	0.93
12 246113 КУ12	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	65	100	36	0.93

Модификации подшипника 246113 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
346113	65	100	36
446113	65	100	36
2 446113 К	65	100	36	Проточка на внешнем кольце для смазки
24-436113 К	65	100	36	Проточка на внешнем кольце для смазки
336113К	65	100	36	Проточка на внешнем кольце для смазки
4-436113 Е	65	100	36	Сепаратор из текстолита
4 436113 К	65	100	36	Проточка на внешнем кольце для смазки
Т 236113 К	65	100	36	Проточка на внешнем кольце для смазки	Для повышенных температур
Т 436113 К	65	100	36	Проточка на внешнем кольце для смазки	Для повышенных температур
1Т 236113 КУ12	65	100	36	Проточка на внешнем кольце для смазки	Для повышенных температур Специальные тех. требования
12 236113 КУ12	65	100	36	Проточка на внешнем кольце для смазки	Специальные тех. требования
12 236113 К	65	100	36	Проточка на внешнем кольце для смазки
12 436113 К	65	100	36	Проточка на внешнем кольце для смазки
12 446113 К	65	100	36	Проточка на внешнем кольце для смазки
336113	65	100	36
