Шарнирный подшипник Ш10 ЮТВК

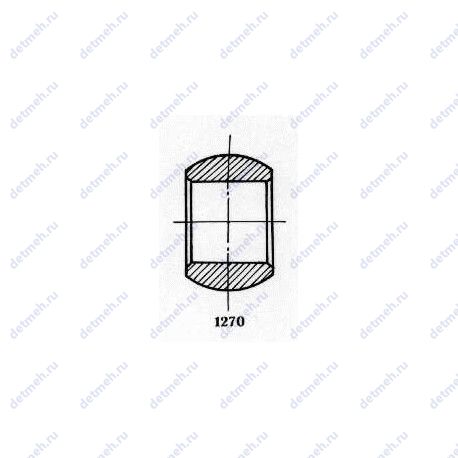

Подшипник Ш10 ЮТВК — это отечественный шарнирный подшипник, обозначение основновного исполнения Ш10, размер 10*20*9 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника Ш10 ЮТВК
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Поверхностью скольжения - сталь-сталь;
Производитель ГПЗ-3
ОАО "Саратовский подшипниковый завод"
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Номер по ГОСТ - ш10 ютвк;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 10 мм;
- Внешний диаметр - 20 мм;
- Ширина (высота) (B) - 9 мм.;
- Масса - 0.006 кг;
В таблице приведены основные размеры подшипника Ш10 ЮТВК, технические характеристики и номинальные значения.
Таблица модификаций подшипника Ш10 ЮТВК
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| Ш10 | Основное исполнение. | 10 | 20 | 6 | 0.012 |
| 2Ш10 | Без отверстий и канавок для смазки.. | 10 | 30 | 14 | 0.05 |
| ЕШ10 | Шарнирный подшипник. | 10 | 19 | 6 | 0.012 |
| Ш10 Е | Без отверстий и канавок для смазки.. Одно или два кольца из полимерного материала.. | 10 | 20 | 9 | 07 |
| Ш10 Ю | Без отверстий и канавок для смазки.. Одно или два кольца из нержавеющей стали.. | 10 | 20 | 6 | 0.012 |
| Ш10 ЮТ | Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 10 | 20 | 9 | 0.012 |
| 2Ш10 Ю | Без отверстий и канавок для смазки.. | 10 | 30 | 14 | 0.05 |
| Ш10 ЮВК | Без отверстий и канавок для смазки.. Одно или два кольца из нержавеющей стали.. Отдельное внутреннее кольцо шарнирного подшипника.. | 10 | 16 | 9 | 06 |
Модификации подшипника Ш10 ЮТВК - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника Ш10 ЮТВК
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-3 | Ш10 ЮТВК | 10 | 20 | 9 | ГОСТ |
| ГОСТ | Ш10 ЮТВК | 10 | 20 | 9 | ГОСТ |
Аналог подшипника Ш10 ЮТВК — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
