Подшипник 244702 ГОСТ

244702 — это отечественный роликовый радиальный подшипник, однорядный, с наружным и внутренним кольцами, с сепаратором, является основным конструктивным исполнением.
Размер подшипника: 15*28*13.5 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: МПЗ
  3. Внутренний диаметрВнутренний диаметр: 15 мм
  4. Наружный диаметрНаружный диаметр: 28 мм
  5. ШиринаШирина: 13.5 мм
  6. МассаМасса: 0.023 кг

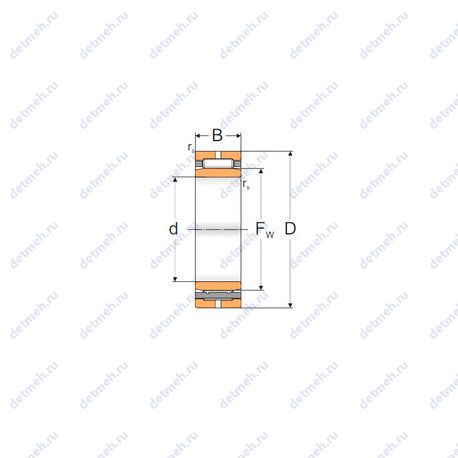

Подшипник 244702 чертеж
Чертеж подшипника 244702

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 244702

НомерТехнические требованияd,ммD,ммB,ммm,кг
244702 ЕСепаратор из текстолита.
152813.500.02
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 244702

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
244702 Е152813.50Сепаратор из текстолита
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 244702

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель МПЗ

МПЗ — Основные потребители продукции ОАО «МПЗ» – предприятия машиностроительной, горнодобывающей, металлургической, энергетической, строительной, нефтегазовой и оборонной промышленности. Подшипники с торговой маркой MPZ находят все более широкое применение у потребителей, делающих ставку на надежность и долговечность оборудования. Новые разработки «МИНСКОГО ПОДШИПНИКОВОГО ЗАВОДА», многие из которых уникальны и не имеют аналогов в мире, позволяют предприятию быть в топе ведущих мировых производителей подшипников и составлять серьезную конкуренцию на рынке.

Классификация:

  • Основной тип - роликовый игольчатый;
  • Тела качения - ролики;
  • Форма роликов - игольчатые;

Прочие характеристики:

  • Номер по ГОСТ - 244702;
  • Размер (r5 min.) - 0.3 мм.;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Диаметр отверстия комплекта шариков/роликов (Fw) - 19.4 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 15 мм;
  • Внешний диаметр - 28 мм;
  • Ширина (высота) (B) - 13.5 мм.;
  • Масса - 0.023 кг;
  • Ширина наружной обоймы (C) - 13.5 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 12 кн;
  • Грузоподъемность статическая - 15.2 кн;
  • Частота вращения предельная при пластичной смазке - 12000 об/мин;
  • Частота вращения предельная при жидкой смазке - 22000 об/мин;
×
