Шариковый подшипник 236104
Подшипник 236104 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 12º, является основным конструктивным исполнением, размер 20*42*24 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 20 мм
Наружный диаметр: 42 мм
Ширина: 24 мм
Масса: 0.14 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 236104
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
- Нагрузка - радиальная и осевая;
Прочие характеристики:
- Номер по - 236104;
- Размеры. мм - 20x42x24;
- alf. град - 12;

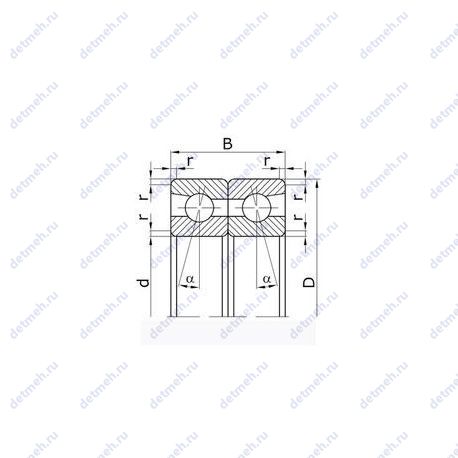

Габаритные и посадочные размеры:
- Внутренний диаметр - 20 мм;
- Внешний диаметр - 42 мм;
- Ширина (высота) (B) - 24;
- Радиус наружней фаски - 1;
- Масса - 0.14 кг;
В таблице приведены основные размеры подшипника 236104, технические характеристики и номинальные значения.
Таблица модификаций подшипника 236104
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22 236104 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита. | 20 | 42 | 24 | 0.14 |
Модификации подшипника 236104 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 246104 | 20 | 42 | 24 | |||
| 336104 | 20 | 42 | 24 | |||
| 346104 | 20 | 42 | 24 | |||
| 446104 | 20 | 42 | 24 | |||
| 14 336104 К | 20 | 42 | 24 | Проточка на внешнем кольце для смазки | ||
| 2-436104 Е | 20 | 42 | 24 | Сепаратор из текстолита | ||
| 2 436104 К | 20 | 42 | 24 | Проточка на внешнем кольце для смазки | ||
| 2-436104 К5 | 20 | 42 | 24 | Проточка на внешнем кольце для смазки | ||
| 2 436104 КЕ | 20 | 42 | 24 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 336104К | 20 | 42 | 24 | Проточка на внешнем кольце для смазки | ||
| 4-436104 Е | 20 | 42 | 24 | Сепаратор из текстолита | ||
| 4 436104 КЕ | 20 | 42 | 24 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 2 436104 КЕШ3 | 20 | 42 | 24 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 436104 КЕШ3 | 20 | 42 | 24 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 5 436104 КЕ | 20 | 42 | 24 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| Т 436104 К | 20 | 42 | 24 | Проточка на внешнем кольце для смазки | Для повышенных температур | |
| 2 436104 КЕ5 | 20 | 42 | 24 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 436104 К | 20 | 42 | 24 | Проточка на внешнем кольце для смазки |
