Шарнирный подшипник НУ2ШС15 ВК

Подшипник НУ2ШС15 ВК — это отечественный шарнирный подшипник, обозначение основновного исполнения 2ШС15, размер 15*35*18 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 15 мм
Наружный диаметр: 35 мм
Ширина: 18 мм
Масса: 0.08 кг

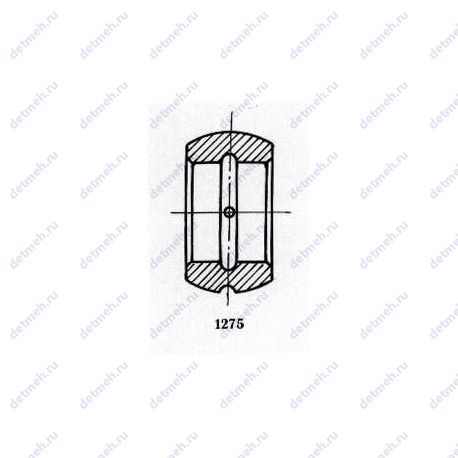

Подшипник НУ2ШС15 ВК чертеж — Чертеж подшипника НУ2ШС15 ВК

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс НУ — Малый внутренний зазор. Суффикс ВК — Отдельное внутреннее кольцо шарнирного подшипника.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника НУ2ШС15 ВК

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по ГОСТ - ну2шс15 вк;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 15 мм;
Внешний диаметр - 27 мм;
Ширина (высота) (B) - 18 мм.;
Масса - 0.0355 кг;

В таблице приведены основные размеры подшипника НУ2ШС15 ВК, технические характеристики и номинальные значения.

Таблица модификаций подшипника НУ2ШС15 ВК

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
НУ 2ШС15	Малый внутренний зазор..	15	35	18	0.08
1 2ШС15 ЮТ	С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	15	35	18	0.08
НУ 2ШС15 К	Малый внутренний зазор.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	15	35	18	0.08
НУ 2ШС15 Ю	Малый внутренний зазор.. Одно или два кольца из нержавеющей стали..	15	35	18	0.08

Модификации подшипника НУ2ШС15 ВК - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
