Шарнирный подшипник ЕШСЛ60К1

Подшипник ЕШСЛ60К1 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСЛ60, размер 60*90*36 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 60 мм
Наружный диаметр: 90 мм
Ширина: 36 мм
Масса: 1.1 кг

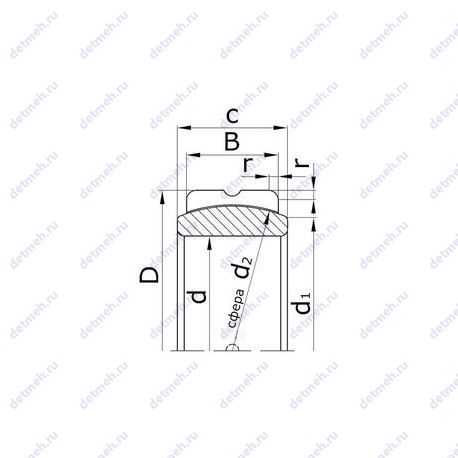

Подшипник ЕШСЛ60К1 чертеж — Чертеж подшипника ЕШСЛ60К1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К1 — Канавка и отверстие для смазки на наружном кольце.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ЕШСЛ60К1

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - ешсл60к1;
Размеры. мм - 60x90x36;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 66;
(d2) диаметр сфер колец подшипника. мм - 80;

Габаритные и посадочные размеры:

Внутренний диаметр - 60 мм;
Внешний диаметр - 90 мм;
Ширина (высота) (B) - 36;
Радиус наружней фаски - 2;
Масса - 1.1 кг;
(с) ширина внутреннего кольца. мм - 44;

В таблице приведены основные размеры подшипника ЕШСЛ60К1, технические характеристики и номинальные значения.

Таблица модификаций подшипника ЕШСЛ60К1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШСЛ60	Основное исполнение.	60	90	44	0.94
2ШСЛ60	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении..	60	110	60	2.18
6ШСЛ60	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении..	60	130	85	6
GШСЛ60	Шарнирный подшипник.	60	105	63	2.13
ЕШСЛ60	Шарнирный подшипник.	60	90	36	1.1
ЕШСЛ60К	Канавка и отверстие для смазки на внутреннем и наружном кольцах..	60	90	36	1.1
ШСЛ60 К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	60	90	44	0.98
6ШСЛ60 К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	60	130	85	6
ШСЛ60 К1	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на наружном кольце..	60	90	44	0.94
ШСЛ60КТ2	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. Температура отпуска: 250°, Рабочая температура: 200°.	60	90	44	0.94
1 6ШСЛ60	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении..	60	130	85	6
2ШСЛ60 К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	60	110	60	2.18

Модификации подшипника ЕШСЛ60К1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
