Шарнирный подшипник ЕШСЛ45К

Подшипник ЕШСЛ45К — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСЛ45, размер 45*68*26 мм.
Импортный аналог - GE45EXS.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 45 мм
Наружный диаметр: 68 мм
Ширина: 26 мм
Масса: 0.43 кг

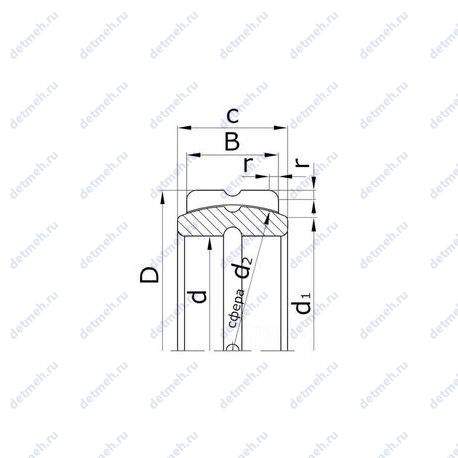

Подшипник ЕШСЛ45К чертеж — Чертеж подшипника ЕШСЛ45К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — Канавка и отверстие для смазки на внутреннем и наружном кольцах.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ЕШСЛ45К

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - ешсл45к;
Размеры. мм - 45x68x26;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 50;
(d2) диаметр сфер колец подшипника. мм - 60;

Габаритные и посадочные размеры:

Внутренний диаметр - 45 мм;
Внешний диаметр - 68 мм;
Ширина (высота) (B) - 26;
Радиус наружней фаски - 2;
Масса - 0.43 кг;
(с) ширина внутреннего кольца. мм - 32;

В таблице приведены основные размеры подшипника ЕШСЛ45К, технические характеристики и номинальные значения.

Таблица модификаций подшипника ЕШСЛ45К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШСЛ45	Основное исполнение.	45	70	25	0.46
ЕШСЛ45	Шарнирный подшипник.	45	68	26	0.43
ШСЛ45К	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	45	70	25	0.46
ШСЛ45К1	С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на наружном кольце..	45	70	25	0.46
ЕШСЛ45К1	Канавка и отверстие для смазки на наружном кольце..	45	68	26	0.43

Модификации подшипника ЕШСЛ45К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
