Шарнирный подшипник ЕШС15ВК

Подшипник ЕШС15ВК — это отечественный шарнирный подшипник, обозначение основновного исполнения ШС15, размер 15*0*12 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 15 мм
Наружный диаметр: 0 мм
Ширина: 12 мм
Масса: 0 кг

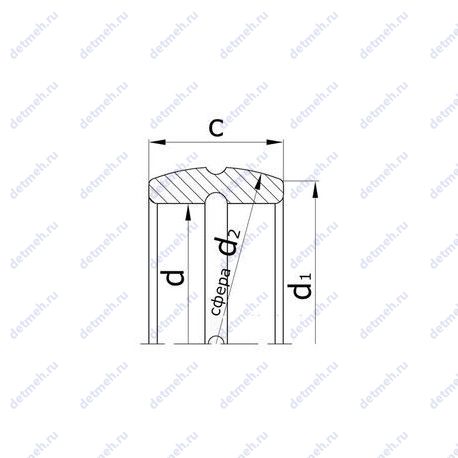

Подшипник ЕШС15ВК чертеж — Чертеж подшипника ЕШС15ВК

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс ВК — Отдельное внутреннее кольцо шарнирного подшипника.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ЕШС15ВК

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - ешс15вк;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 18;
(d2) диаметр сфер колец подшипника. мм - 22;

Габаритные и посадочные размеры:

Внутренний диаметр - 15 мм;
(с) ширина внутреннего кольца. мм - 12;

В таблице приведены основные размеры подшипника ЕШС15ВК, технические характеристики и номинальные значения.

Таблица модификаций подшипника ЕШС15ВК

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШС15	Основное исполнение.	15	28	8	0.033
2ШС15	С отверстиями и канавками для смазки во внутреннем кольце..	15	35	18	0.08
ЕШС15	Шарнирный подшипник.	15	26	9	0.035
ЕШС15К	Канавка и отверстие для смазки на внутреннем и наружном кольцах..	15	26	9	0.035
ШС15 Ю	С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали..	15	28	8	0.04
ШС15ВК	С отверстиями и канавками для смазки во внутреннем кольце.. Отдельное внутреннее кольцо шарнирного подшипника..	15	28	8	0.04
ШС15 К	С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	15	28	8	0.033
1 ШС15	С отверстиями и канавками для смазки во внутреннем кольце..	15	28	8	0.04
2ШС15 К	С отверстиями и канавками для смазки во внутреннем кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах..	15	35	18	0.08
2ШС15 Ю	С отверстиями и канавками для смазки во внутреннем кольце.. Одно или два кольца из нержавеющей стали..	15	35	18	0.08
2ШС15ВК	С отверстиями и канавками для смазки во внутреннем кольце.. Отдельное внутреннее кольцо шарнирного подшипника..	15	35	18	0.08
ШС15 ЮТ	С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	15	28	8	0.04
НУ ШС15	Шарнирный подшипник.	15	28	8	0.04
2ШС15 ЮТ	С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	15	35	18	0.08
ШС15 Ю1Т	С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	15	28	8	0.04
1 ШС15 ЮТ	С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	15	28	8	0.04
ШС15 ЮТВК	С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. Отдельное внутреннее кольцо шарнирного подшипника..	15	28	8	0.04
ШС15 Ю2УТ	С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Уменьшенный внутренний осевой зазор.. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром)..	15	28	8	0.04
НУ ШС15 Ю	Одно или два кольца из нержавеющей стали..	15	28	8	0.04
НУ ШС15 К	Канавка и отверстие для смазки на внутреннем и наружном кольцах..	15	28	8	0.04
НУ ШС15 Ю1	Одно или два кольца из нержавеющей стали..	15	28	8	0.04
НУ ШС15 ЮТ	Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	15	28	8	0.04
2ШС15 Ю2УТ	С отверстиями и канавками для смазки во внутреннем кольце.. Температура отпуска: 200°, Рабочая температура: 160°. Уменьшенный внутренний осевой зазор.. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром)..	15	35	18	0.08
НУ ШС15 Ю1Т	Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	15	28	8	0.04
НУ 2ШС15 ЮТ	Малый внутренний зазор.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	15	35	18	0.08
НУ2ШС15 ЮВК	Пониженная точность вращения.. Все детали или часть деталей из нержавеющей стали.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	15	35	18	0.08
НУ 2ШС15 Ю1	Малый внутренний зазор.. Одно или два кольца из нержавеющей стали..	15	35	18	0.08
НУ2ШС15 ЮТВК	Пониженная точность вращения.. Температура отпуска: 200°, Рабочая температура: 160°. Все детали или часть деталей из нержавеющей стали.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	15	35	18	0.08
НУ 2ШС15 Ю1Т	Малый внутренний зазор.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	15	35	18	0.08

Модификации подшипника ЕШС15ВК - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
