Шарнирный подшипник ЕШМ17
Подшипник ЕШМ17 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШМ17, размер 17*30*10 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 17 мм
Наружный диаметр: 30 мм
Ширина: 10 мм
Масса: 0.048 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

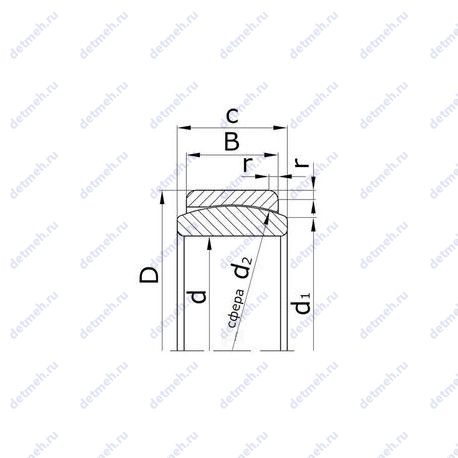

Таблица размеров и характеристик подшипника ЕШМ17
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Номер по - ешм17;
- Размеры. мм - 17x30x10;
- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 20;
- (d2) диаметр сфер колец подшипника. мм - 25;
Габаритные и посадочные размеры:
- Внутренний диаметр - 17 мм;
- Внешний диаметр - 30 мм;
- Ширина (высота) (B) - 10;
- Радиус наружней фаски - 1;
- Масса - 0.048 кг;
- (с) ширина внутреннего кольца. мм - 14;
В таблице приведены основные размеры подшипника ЕШМ17, технические характеристики и номинальные значения.
Таблица модификаций подшипника ЕШМ17
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШМ17 | Основное исполнение. | 17 | 32 | 10 | 0.048 |
| 2ШМ17 | Без отверстий и канавок для смазки.. | 17 | 40 | 21 | 0.15 |
| ШМ17 Ю | Без отверстий и канавок для смазки.. Одно или два кольца из нержавеющей стали.. | 17 | 32 | 10 | 0.0474 |
| ШМ17 ЮТ | Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 17 | 32 | 14 | 0.0474 |
| 2ШМ17 ЮТ | Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 17 | 40 | 21 | 0.15 |
Модификации подшипника ЕШМ17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
