Шарнирный подшипник ЕШМ15
Подшипник ЕШМ15 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШМ15, размер 15*26*9 мм.
Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 15 мм
Наружный диаметр: 26 мм
Ширина: 9 мм
Масса: 0.035 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника ЕШМ15
Производитель ГОСТ
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Номер по - ешм15;
- Размеры. мм - 15x26x9;

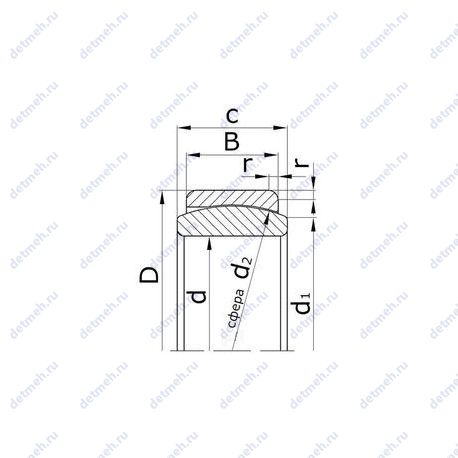

- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 18;
- (d2) диаметр сфер колец подшипника. мм - 22;
Габаритные и посадочные размеры:
- Внутренний диаметр - 15 мм;
- Внешний диаметр - 26 мм;
- Ширина (высота) (B) - 9;
- Радиус наружней фаски - 1;
- Масса - 0.035 кг;
- (с) ширина внутреннего кольца. мм - 12;
В таблице приведены основные размеры подшипника ЕШМ15, технические характеристики и номинальные значения.
Таблица модификаций подшипника ЕШМ15
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШМ15 | Основное исполнение. | 15 | 28 | 8 | 0.033 |
| 2ШМ15 | Без отверстий и канавок для смазки.. | 15 | 35 | 18 | 0.08 |
| ШМ15 Ю | Без отверстий и канавок для смазки.. Одно или два кольца из нержавеющей стали.. | 15 | 28 | 12 | 0.035 |
| 2ШМ15 К | Без отверстий и канавок для смазки.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 15 | 35 | 18 | 0.08 |
| 2ШМ15 Ю | Без отверстий и канавок для смазки.. Одно или два кольца из нержавеющей стали.. | 15 | 35 | 18 | 0.08 |
| ШМ15 ЮТ | Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 15 | 28 | 12 | 0.035 |
| 20 ШМ15 | Без отверстий и канавок для смазки.. | 15 | 28 | 8 | 0.04 |
| 2ШМ15 ЮТ | Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 15 | 35 | 18 | 0.08 |
| 2ШМ15 Ю1Т | Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 15 | 35 | 18 | 0.08 |
| 20 ШМ15 ЮТ | Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. | 15 | 28 | 8 | 0.04 |
Модификации подшипника ЕШМ15 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
