Шарнирный подшипник ЕШ17

Подшипник ЕШ17 — это отечественный шарнирный подшипник, обозначение основновного исполнения Ш17, размер 17*30*10 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 17 мм
Наружный диаметр: 30 мм
Ширина: 10 мм
Масса: 0.048 кг

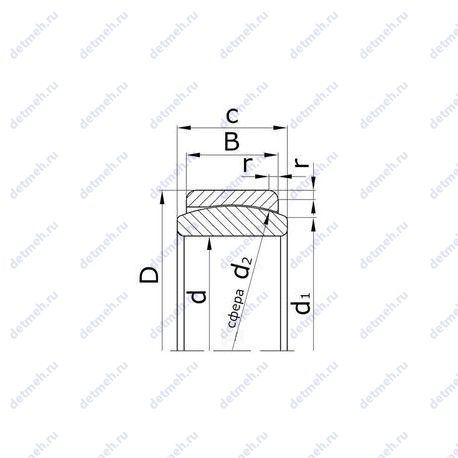

Подшипник ЕШ17 чертеж — Чертеж подшипника ЕШ17

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ЕШ17

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - еш17;
Размеры. мм - 17x30x10;
(d1) диаметр пересечения сферы с торцом кольца подшипника. мм - 20;
(d2) диаметр сфер колец подшипника. мм - 25;

Габаритные и посадочные размеры:

Внутренний диаметр - 17 мм;
Внешний диаметр - 30 мм;
Ширина (высота) (B) - 10;
Радиус наружней фаски - 1;
Масса - 0.048 кг;
(с) ширина внутреннего кольца. мм - 14;

В таблице приведены основные размеры подшипника ЕШ17, технические характеристики и номинальные значения.

Таблица модификаций подшипника ЕШ17

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
Ш17	Основное исполнение.	17	32	10	0.048
2Ш17	Без отверстий и канавок для смазки..	17	40	21	0.15
Ш17 Б	Без отверстий и канавок для смазки.. Одно или два кольца из бронзы..	17	26	10	0.05
Ш17 Е	Без отверстий и канавок для смазки.. Одно или два кольца из полимерного материала..	17	32	10	0.029
Ш17 Ю	Без отверстий и канавок для смазки.. Одно или два кольца из нержавеющей стали..	17	32	10	0.048
Ш17 ВК	Без отверстий и канавок для смазки.. Отдельное внутреннее кольцо шарнирного подшипника..	17	26	10	0.05
Ш17 ЮТ	Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	17	32	14	0.0474
Ш17 Ю2УТ	Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Уменьшенный внутренний осевой зазор.. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром)..	17	32	14	0.0464
Ш17 ЮТВК	Без отверстий и канавок для смазки.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали.. Отдельное внутреннее кольцо шарнирного подшипника..	17	26	14	0.0217
2Ш17 ЮТВК	Без отверстий и канавок для смазки..	17	40	21	0.15
НУ 2Ш17 ЮТ	Малый внутренний зазор..	17	40	21	0.15

Модификации подшипника ЕШ17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
