Шарнирный подшипник ГШЛТ17

Подшипник ГШЛТ17 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШЛТ17, размер 17*35*20 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 17 мм
Наружный диаметр: 35 мм
Ширина: 20 мм
Масса: 0.062 кг

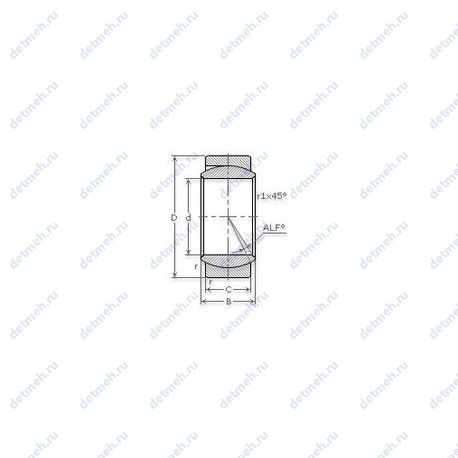

Подшипник ГШЛТ17 чертеж — Чертеж подшипника ГШЛТ17

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника ГШЛТ17

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шарнирный;

Прочие характеристики:

Номер по - гшлт17;
Размер r/min. мм - 0.6;
Размер r1/min. мм - 0.5;
ALF. град - 19;
Поверхность скольжения - сталь/органоволокнит;

Габаритные и посадочные размеры:

Внутренний диаметр - 17 мм;
Внешний диаметр - 35 мм;
Масса - 0.062 кг;
Ширина - 20/12 мм;

Пропускная способность:

Грузоподъемность динамическая. Н - 40 980;
Грузоподъемность статическая. Н - 136 610;

В таблице приведены основные размеры подшипника ГШЛТ17, технические характеристики и номинальные значения.

Таблица модификаций подшипника ГШЛТ17

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
ШЛТ17	Основное исполнение.	17	32	14	0.05
3ШЛТ17	Без отверстий и канавок для смазки, с разломом наружного кольца в продольном направлении, с поверхностью скольжения сталь/органоволокнит..	17	47	34	0.267
ШЛТ17 ЮТ	Без отверстий и канавок для смазки, с разломом наружного кольца в продольном направлении, с поверхностью скольжения сталь/органоволокнит.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	17	32	14	0.0464
3-ШЛТ17 Ю	Без отверстий и канавок для смазки, с разломом наружного кольца в продольном направлении, с поверхностью скольжения сталь/органоволокнит.. Одно или два кольца из нержавеющей стали..	17	40	21	0.146
ШЛТ17 Ю1Т	Без отверстий и канавок для смазки, с разломом наружного кольца в продольном направлении, с поверхностью скольжения сталь/органоволокнит.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	17	32	14	0.05
ГШЛТ17 Ю1Т	Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	17	32	10	0.146
3ШЛТ17 Ю1Т	Без отверстий и канавок для смазки, с разломом наружного кольца в продольном направлении, с поверхностью скольжения сталь/органоволокнит.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	17	47	34	0.27
1 ШЛТ17 Ю1Т	Без отверстий и канавок для смазки, с разломом наружного кольца в продольном направлении, с поверхностью скольжения сталь/органоволокнит.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	17	32	14	0.05
2 ШЛТ17 Ю1Т	Без отверстий и канавок для смазки, с разломом наружного кольца в продольном направлении, с поверхностью скольжения сталь/органоволокнит.. Температура отпуска: 200°, Рабочая температура: 160°. Одно или два кольца из нержавеющей стали..	17	32	14	0.05

Модификации подшипника ГШЛТ17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
