Шарнирный подшипник GШСЛ70
Подшипник GШСЛ70 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСЛ70, размер 70*120*70 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 70 мм
Наружный диаметр: 120 мм
Ширина: 70 мм
Масса: 3 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

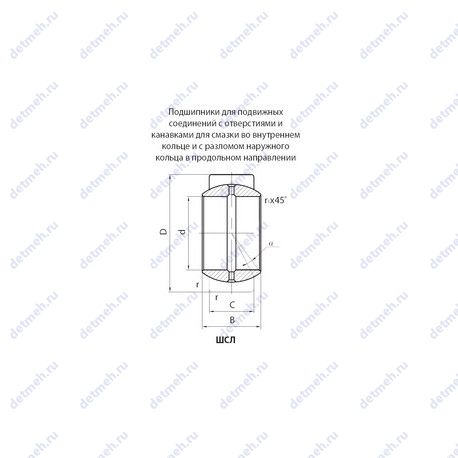

Таблица размеров и характеристик подшипника GШСЛ70
Производитель ЕРК
Классификация:
- Основной тип: шарнирный
Габаритные и посадочные размеры:
- Внутренний диаметр: 70, 70 мм.
- Внешний диаметр: 120, 120 мм.
- Ширина наружной обоймы (C): 45 мм.
- Масса: 3.000 кг
- Радиус наружней фаски: 1.1 мм.
- Ширина (высота) (B): 70 мм.
- Угол наклона: 16 градусы
Пропускная способность:
- Грузоподъемность динамическая: 435 кн
- Грузоподъемность статическая: 2173 кн
Прочие характеристики:
- Уплотнение: нет
- Номер по ГОСТ: gшсл70
- Размер (r1 min.): 1.0 мм.
В таблице приведены основные размеры подшипника GШСЛ70, технические характеристики и номинальные значения.
Таблица модификаций подшипника GШСЛ70
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШСЛ70 | Основное исполнение. | 70 | 105 | 49 | 1.56 |
| 2ШСЛ70 | С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. | 70 | 125 | 70 | 2.41 |
| ШСЛ70 К | С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 70 | 105 | 49 | 1.56 |
| 1 ШСЛ70 | С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. | 70 | 105 | 49 | 1.56 |
| ШСЛ70 Т2 | С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Температура отпуска: 250°, Рабочая температура: 200°. | 70 | 105 | 49 | 1.56 |
| ШСЛ70 К1 | С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Канавка и отверстие для смазки на наружном кольце.. | 70 | 105 | 49 | 1.56 |
| 20 ШСЛ70 | С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. | 70 | 105 | 49 | 1.56 |
| 1 ШСЛ70 КИ | С отверстиями и канавками для смазки во внутреннем кольце, с разломом наружного кольца в продольном направлении.. Поверхность скольжения покрыта дисульфидом молибдена.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 70 | 105 | 49 | 1.56 |
Модификации подшипника GШСЛ70 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
