Роликовый подшипник CH162414

Подшипник CH162414 — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием внутреннего кольца, с бортами на наружном кольце, обозначение основновного исполнения 162414, размер 16*23.803*13.9 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 16 мм
Наружный диаметр: 23.803 мм
Ширина: 13.9 мм
Масса: 0.025 кг

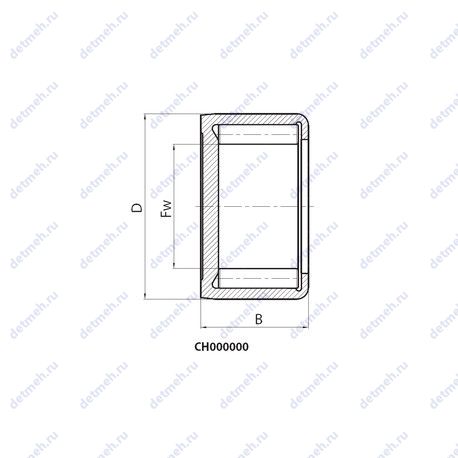

Подшипник CH162414 чертеж — Чертеж подшипника CH162414

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника CH162414

Производитель ЕРК

Классификация:

Основной тип - роликовый игольчатый;
Тела качения - ролики;
Форма роликов - игольчатые;

Габаритные и посадочные размеры:

Внутренний диаметр - 16;
Внешний диаметр - 23.803, 23.803 мм.;
Масса - 0.025 кг;
Ширина (высота) (B) - 13.9 мм.;

Пропускная способность:

Грузоподъемность динамическая - 13200 кн;
Грузоподъемность статическая - 19600 кн;

Прочие характеристики:

Количество дорожек качения - 1;
Уплотнение - нет;
Диаметр отверстия комплекта шариков/роликов (Fw) - 16 мм.;
Номер по ГОСТ - ch162414;

В таблице приведены основные размеры подшипника CH162414, технические характеристики и номинальные значения.

Таблица модификаций подшипника CH162414

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
СН-162414 НСЮ	С одним наружным штампованным кольцом с профилированным дном, без сепаратора (карданные).. Все детали или часть деталей из нержавеющей стали.. Детали из теплостойкой стали.	16	24	14	0.025

Модификации подшипника CH162414 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
СН162414 НС10	16	23.803	13.9
СН162414 Ш	16	23.803	13.9
