Роликовый подшипник 97938P

Подшипник 97938P — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 97938, размер 160*270*41 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 160 мм
Наружный диаметр: 270 мм
Ширина: 41 мм
Масса: 21.458 кг

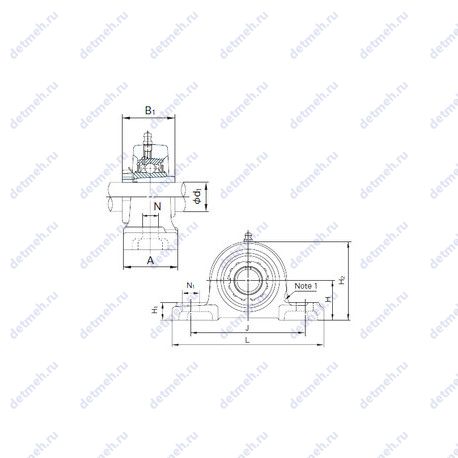

Подшипник 97938P чертеж — Чертеж подшипника 97938P

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 97938P

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1100 об/мин;
Частота вращения предельная при жидкой смазке - 1400 об/мин;
Грузоподъемность статическая - 1270 кн;
Грузоподъемность динамическая - 575 кн;

Прочие характеристики:

Размер (r2 min.) - 2.0 мм.;
Номер по ГОСТ - 97938p;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 41 мм.;
Радиус наружней фаски - 2.0 мм.;
Масса - 21.458 кг;
Ширина наружной обоймы (C) - 86 мм.;
Ширина рабочая (T) - 87.25 мм.;
Внешний диаметр - 270 мм., 270;
Внутренний диаметр - 160 мм., 160;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.62;
Расчетный коэффициент (Y1) - 1.76;
Расчетный коэффициент (Y0) - 1.72;
Расчетный коэффициент (e) - 0.38;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 97938P, технические характеристики и номинальные значения.

Таблица модификаций подшипника 97938P

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6 97938	Роликовый радиально-упорный подшипник, двухрядный.	160	270	41	21.46
6 97938 Р	Детали из теплоустойчивой (быстрорежущие) стали..	160	270	41	21.46

Модификации подшипника 97938P - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
