Подшипник 97848ЛУ ГОСТ
Модификация 97848ЛУ — это отечественный роликовый радиально-упорный подшипник, двухрядный, основное конструктивное исполнение - 97848.
Размер подшипника: 240*320*56 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 97848ЛУ
Суффикс Л — Сепаратор из латуни. Суффикс У — Дополнительные технические требования
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 97848ЛУ
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2 97848 ЛУ | Сепаратор из латуни. Дополнительные технические требования | 240 | 320 | 128 | 26.45 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 97848ЛУ
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| EPK | 97848ЛУ | 240 | 320 | 56 | ГОСТ |
| ГОСТ | 97848ЛУ | 240 | 320 | 56 | ГОСТ |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 97848ЛУ
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 697848ЛУ | 240 | 320 | 56 | Сепаратор из латуни | Специальные тех. требования |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 97848ЛУ
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный-упорный;
- Тела качения - ролики;
- Нагрузка - радиальная и осевая;

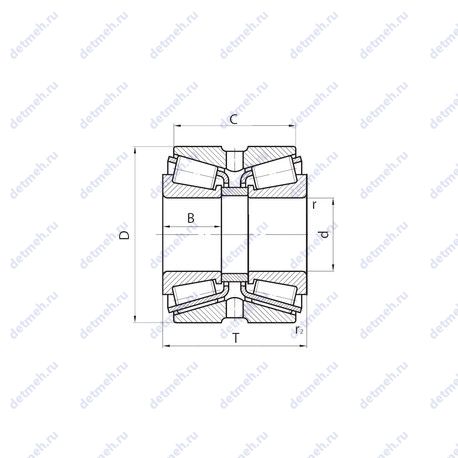

Габаритные и посадочные размеры:
- Внутренний диаметр - 240, 240 мм.;
- Внешний диаметр - 320, 320 мм.;
- Ширина рабочая (T) - 128 мм.;
- Ширина наружной обоймы (C) - 107 мм.;
- Масса - 26.450 кг;
- Радиус наружней фаски - 3.0 мм.;
- Ширина (высота) (B) - 56 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 721 кн;
- Грузоподъемность статическая - 1740 кн;
- Частота вращения предельная при жидкой смазке - 1500 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.33;
- Расчетный коэффициент (Y0) - 1.98;
- Расчетный коэффициент (Y1) - 2.03;
- Расчетный коэффициент (Y2) - 3.02;
Прочие характеристики:
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Номер по ГОСТ - 97848лу;
- Размер (r2 min.) - 0.9 мм.;
Производитель ГОСТ
Классификация:
- Основной тип - роликовый радиальный-упорный;
- Тела качения - ролики;
- Нагрузка - радиальная и осевая;
- Тип - конический;
