Роликовый подшипник 97718 Л

Подшипник 97718 Л — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 97718, размер 90*161.95*85 мм.

Стандарт: ГОСТ
Бренды: EPK, ГОСТ, ГПЗ-15
Внутренний диаметр: 90 мм
Наружный диаметр: 161.95 мм
Ширина: 85 мм
Масса: 8.19 кг

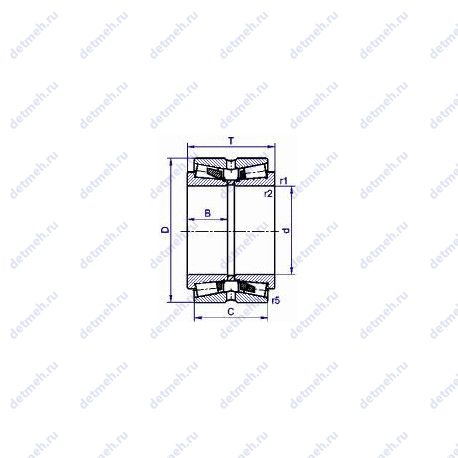

Подшипник 97718 Л чертеж — Чертеж подшипника 97718 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 97718 Л

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 90;
D (мм) Наружный диаметр - 161.95;
В (мм) Ширина - 85/100;
m (кг) Масса - 8.1900;

Классификация:

Обозначение - 97718 л;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
N роликов Количество роликов - 36;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 437;
Co (kN) Грузоподъемность статическая - 520;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2300;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 1600;

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при жидкой смазке - 2500 об/мин;
Грузоподъемность динамическая - 280 кн;
Грузоподъемность статическая - 473 кн;

Прочие характеристики:

Номер по ГОСТ - 97718л;
Размер (r2 min.) - 0.5 мм.;
Количество дорожек качения - 2;
Уплотнение - нет;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 38 мм.;
Внутренний диаметр - 90, 90 мм.;
Внешний диаметр - 145, 145 мм.;
Ширина рабочая (T) - 84 мм.;
Ширина наружной обоймы (C) - 69 мм.;
Масса - 5.600 кг;
Радиус наружней фаски - 2.0 мм.;

Классификация:

Тела качения - ролики;
Нагрузка - радиальная и осевая;
Основной тип - роликовый радиальный-упорный;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.26;
Расчетный коэффициент (Y0) - 2.53;
Расчетный коэффициент (Y1) - 2.58;
Расчетный коэффициент (Y2) - 3.85;

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - роликовый радиальный-упорный;
Тела качения - ролики;
Нагрузка - радиальная и осевая;
Тип - конический;

В таблице приведены основные размеры подшипника 97718 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 97718 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
97718	Основное исполнение.	90	161.95	85	8.19
97718 А	Повышенная грузоподъемность.	90	161.95	85	8.19
22 97718 Л	Сепаратор из латуни..	90	161.95	85	8.19

Модификации подшипника 97718 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 97718 Л

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
EPK	97718 Л	90	161.95	85	ГОСТ
ГПЗ-15	97718 Л	90	161.95	85	ГОСТ
ГОСТ	97718 Л	90	161.95	85	ГОСТ

Аналог подшипника 97718 Л — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
