Роликовый подшипник 97606AУ

Подшипник 97606AУ — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 97606, размер 30*72*27 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 27 мм
Масса: 1.22 кг

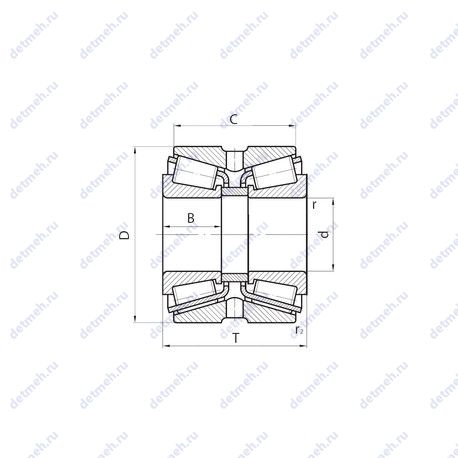

Подшипник 97606AУ чертеж — Чертеж подшипника 97606AУ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс У — Дополнительные технические требования

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 97606AУ

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 4000 об/мин;
Частота вращения предельная при жидкой смазке - 5000 об/мин;
Грузоподъемность статическая - 179 кн;
Грузоподъемность динамическая - 139 кн;

Прочие характеристики:

Размер (r2 min.) - 0.5 мм.;
Номер по ГОСТ - 97606aу;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 27 мм.;
Радиус наружней фаски - 1.5 мм.;
Масса - 1.220 кг;
Ширина наружной обоймы (C) - 52 мм.;
Ширина рабочая (T) - 63.5 мм.;
Внешний диаметр - 72 мм., 72;
Внутренний диаметр - 30 мм., 30;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 3.2;
Расчетный коэффициент (Y1) - 2.14;
Расчетный коэффициент (Y0) - 2.09;
Расчетный коэффициент (e) - 0.31;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 97606AУ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 97606AУ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
97606 АУ	Повышенная грузоподъемность. Дополнительные технические требования.	30	72	27	-0

Модификации подшипника 97606AУ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
