Роликовый подшипник 97521A

Подшипник 97521A — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 97521, размер 105*190*50 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 105 мм
Наружный диаметр: 190 мм
Ширина: 50 мм
Масса: 13.47 кг

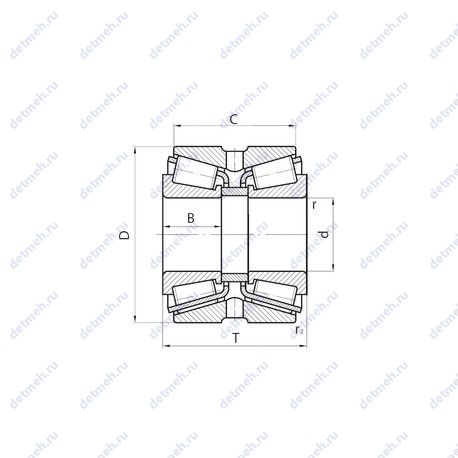

Подшипник 97521A чертеж — Чертеж подшипника 97521A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 97521A

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1500 об/мин;
Частота вращения предельная при жидкой смазке - 2000 об/мин;
Грузоподъемность статическая - 1110 кн;
Грузоподъемность динамическая - 629 кн;

Прочие характеристики:

Размер (r2 min.) - 0.9 мм.;
Номер по ГОСТ - 97521a;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 50 мм.;
Радиус наружней фаски - 3.0 мм.;
Масса - 13.470 кг;
Ширина наружной обоймы (C) - 96 мм.;
Ширина рабочая (T) - 117.25 мм.;
Внешний диаметр - 190 мм., 190;
Внутренний диаметр - 105 мм., 105;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.4;
Расчетный коэффициент (Y1) - 1.6;
Расчетный коэффициент (Y0) - 1.57;
Расчетный коэффициент (e) - 0.42;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 97521A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 97521A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
97521	Основное исполнение.	105	190	96	13.74
97521 ЛМ	Сепаратор из латуни.. Модифицированный контакт..	105	190	96	13.74
97521 АМ	Повышенная грузоподъемность. Модифицированный контакт..	105	190	96	13.74
6 97521 ЛМШ	Нормы шумности. Сепаратор из латуни.. Модифицированный контакт..	105	190	96	13.74
6 97521 ЛМШ1	Нормы шумности. Сепаратор из латуни.. Модифицированный контакт..	105	190	96	13.74

Модификации подшипника 97521A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
