Роликовый подшипник 97520A
Подшипник 97520A — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 97520, размер 100*180*46 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 100 мм
Наружный диаметр: 180 мм
Ширина: 46 мм
Масса: 11.07 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 97520A
Производитель ЕРК
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 1700 об/мин
- Частота вращения предельная при жидкой смазке: 2200 об/мин
- Грузоподъемность статическая: 967 кн
- Грузоподъемность динамическая: 585 кн
Прочие характеристики:
- Размер (r2 min.): 0.9 мм.
- Номер по ГОСТ: 97520a
- Уплотнение: нет
- Количество дорожек качения: 2

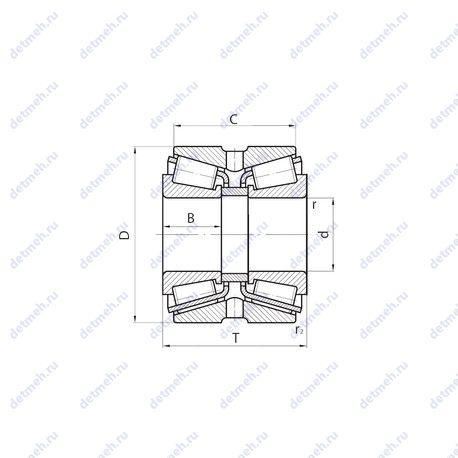

Габаритные и посадочные размеры:
- Ширина (высота) (B): 46 мм.
- Радиус наружней фаски: 3.0 мм.
- Масса: 11.070 кг
- Ширина наружной обоймы (C): 92 мм.
- Ширина рабочая (T): 111.25 мм.
- Внешний диаметр: 180 мм., 180
- Внутренний диаметр: 100 мм., 100
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.4
- Расчетный коэффициент (Y1): 1.6
- Расчетный коэффициент (Y0): 1.57
- Расчетный коэффициент (e): 0.42
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Тела качения: ролики
В таблице приведены основные размеры подшипника 97520A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 97520A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 97520 | Основное исполнение. | 100 | 180 | 92 | 0 |
| 97520 E | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 180 | 92 | 11.6 |
| 97520 Л | Сепаратор из латуни.. | 100 | 180 | 92 | 11.60 |
| 97520 А | Повышенная грузоподъемность. | 100 | 180 | 92 | 11.60 |
| 20-97520 | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 180 | 92 | 10.88 |
| 97520 У1 | Дополнительные технические требования. | 100 | 180 | 92 | 10.88 |
| 97520 АМ | Повышенная грузоподъемность. Модифицированный контакт.. | 100 | 180 | 92 | 11.60 |
| 6 97520 У | Дополнительные технические требования. | 100 | 180 | 92 | 11.60 |
| 97520 АУ1 | Повышенная грузоподъемность. Дополнительные технические требования. | 100 | 180 | 92 | 11.60 |
| 6 97520 АУ | Повышенная грузоподъемность. Дополнительные технические требования. | 100 | 180 | 92 | 11.60 |
| 6 97520 ЛМ | Сепаратор из латуни.. Модифицированный контакт.. | 100 | 180 | 92 | 11.60 |
| 20-97520 У1 | Дополнительные технические требования. | 100 | 180 | 92 | 10.88 |
| 6 97520 АУ1 | Повышенная грузоподъемность. Дополнительные технические требования. | 100 | 180 | 92 | 11.60 |
| 6 97520 АМШ | Повышенная грузоподъемность. Нормы шумности. Модифицированный контакт.. | 100 | 180 | 92 | 11.60 |
| 6 97520 АМШ1 | Повышенная грузоподъемность. Нормы шумности. Модифицированный контакт.. | 100 | 180 | 92 | 11.60 |
| 6 97520 ЛМШ1 | Нормы шумности. Сепаратор из латуни.. Модифицированный контакт.. | 100 | 180 | 92 | 11.60 |
Модификации подшипника 97520A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
