Роликовый подшипник 97518A

Подшипник 97518A — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 97518, размер 90*160*40 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 90 мм
Наружный диаметр: 160 мм
Ширина: 40 мм
Масса: 7.22 кг

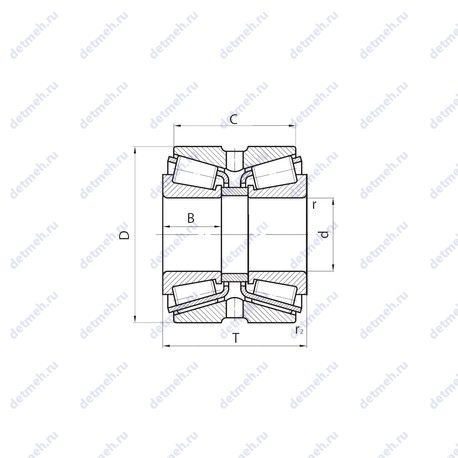

Подшипник 97518A чертеж — Чертеж подшипника 97518A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 97518A

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 2000 об/мин;
Частота вращения предельная при жидкой смазке - 2600 об/мин;
Грузоподъемность статическая - 761 кн;
Грузоподъемность динамическая - 470 кн;

Прочие характеристики:

Размер (r2 min.) - 0.5 мм.;
Номер по ГОСТ - 97518a;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 40 мм.;
Радиус наружней фаски - 2.5 мм.;
Масса - 7.220 кг;
Ширина наружной обоймы (C) - 78 мм.;
Ширина рабочая (T) - 95.25 мм.;
Внешний диаметр - 160 мм., 160;
Внутренний диаметр - 90 мм., 90;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.4;
Расчетный коэффициент (Y1) - 1.6;
Расчетный коэффициент (Y0) - 1.57;
Расчетный коэффициент (e) - 0.42;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 97518A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 97518A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
97518	Основное исполнение.	90	160	78	7.39
6 97518	Роликовый радиально-упорный подшипник, двухрядный.	90	160	78	7.39
97518 А	Повышенная грузоподъемность.	90	160	78	7.39
97518 А1	Повышенная грузоподъемность.	90	160	78	7.39
97518 AK1	Роликовый радиально-упорный подшипник, двухрядный.	90	160	96	7.58
97518 АК1	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов..	90	160	78	7.39
6 97518 А1	Повышенная грузоподъемность.	90	160	78	7.39

Модификации подшипника 97518A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
