Роликовый подшипник 97516A

Подшипник 97516A — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 97516, размер 80*140*33 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 80 мм
Наружный диаметр: 140 мм
Ширина: 33 мм
Масса: 4.574 кг

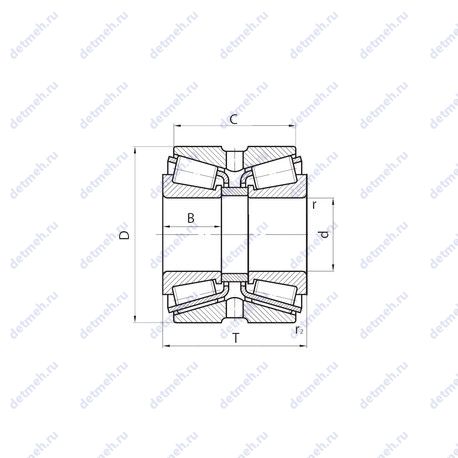

Подшипник 97516A чертеж — Чертеж подшипника 97516A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 97516A

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 2200 об/мин;
Частота вращения предельная при жидкой смазке - 2800 об/мин;
Грузоподъемность статическая - 525 кн;
Грузоподъемность динамическая - 339 кн;

Прочие характеристики:

Размер (r2 min.) - 0.6 мм.;
Номер по ГОСТ - 97516a;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 33 мм.;
Радиус наружней фаски - 2.5 мм.;
Масса - 4.574 кг;
Ширина наружной обоймы (C) - 65 мм.;
Ширина рабочая (T) - 79.625 мм.;
Внешний диаметр - 140 мм., 140;
Внутренний диаметр - 80 мм., 80;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.5;
Расчетный коэффициент (Y1) - 1.68;
Расчетный коэффициент (Y0) - 1.64;
Расчетный коэффициент (e) - 0.4;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 97516A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 97516A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
97516	Основное исполнение.	80	140	65	4.57
97516 А	Повышенная грузоподъемность.	80	140	65	4.57

Модификации подшипника 97516A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
