Роликовый подшипник NAO45X72X20

Подшипник NAO45X72X20 — это импортный роликовый игольчатый подшипник, однорядный, является основным конструктивным исполнением, размер 45*72*20 мм.

Стандарт: ISO
Бренды: KOYO, NTN, Timken
Внутренний диаметр: 45 мм
Наружный диаметр: 72 мм
Ширина: 20 мм
Масса: 0.345 кг

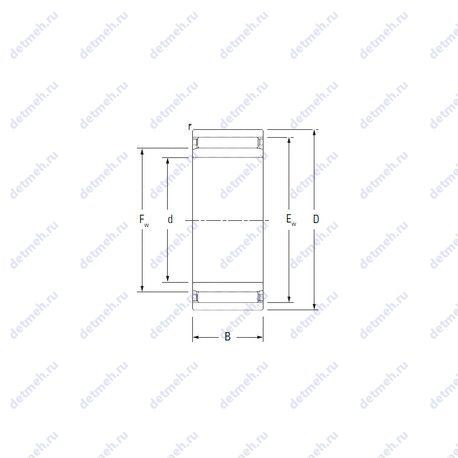

Подшипник NAO45X72X20 чертеж — Чертеж подшипника NAO45X72X20

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника NAO45X72X20

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Прочие характеристики:

Количество дорожек качения - 1;
Уплотнение - нет;
Размер сопряженных деталей (da min.) - 49;
Размер сопряженных деталей (Da max.) - 68;
Размер сопряженных деталей (ra max.) - 0.6;
Размер сопряженных деталей (db) - 62.4;
Размер сопряженных деталей (Db) - 55.8;

Классификация:

Обозначение - nao-45x72x20;
Тела качения - ролики;
Форма роликов - игольчатые;
Основной тип - роликовый игольчатый;

Габаритные и посадочные размеры:

Внутренний диаметр - 45 мм;
Внешний диаметр - 72 мм;
Ширина наружной обоймы (C) - 20 мм;
Масса - 0.335 кг;
Ширина (высота) (B) - 20 мм;
Внутренний диаметр (F) - 55 мм;
Радиус наружней фаски - 0.6 мм;
Наружный диаметр (E) - 63 мм;

Пропускная способность:

Грузоподъемность динамическая - 39 кн;
Грузоподъемность статическая - 70 кн;
Частота вращения предельная при пластичной смазке - 4 800 об/мин;
Частота вращения предельная при жидкой смазке - 7 500 об/мин;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

Тела качения - ролики;
Основной тип - роликовый игольчатый;
Форма роликов - игольчатые;
Обозначение - nao45x72x20;

Габаритные и посадочные размеры:

Внутренний диаметр - 45 мм;
Внешний диаметр - 72 мм;
Ширина наружной обоймы (C) - 20 мм;
Масса - 0.345 кг;
Ширина (высота) (B) - 20 мм;
Наружный диаметр (Ew) - 63 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 55 мм;
Размер (r5 min.) - 1 мм;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1.5;
Уплотнение - нет;
Количество дорожек качения - 1;

Пропускная способность:

Грузоподъемность статическая - 73.5 кн;
Грузоподъемность динамическая - 40.3 кн;
Частота вращения предельная при жидкой смазке - 7800 об/мин;
Частота вращения предельная при пластичной смазке - 5000 об/мин;

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Прочие характеристики:

Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1.5;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r) - 1 мм;
Диаметр отверстия комплекта шариков/роликов (Fw) - 55 мм;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 20 мм;
Наружный диаметр (Ew) - 63 мм;
Масса - 0.345 кг;
Ширина наружной обоймы (C) - 20 мм;
Внешний диаметр - 72 мм;
Внутренний диаметр - 45 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 7800 об/мин;
Частота вращения предельная при пластичной смазке - 5000 об/мин;
Грузоподъемность статическая - 73.5 кн;
Грузоподъемность динамическая - 40.3 кн;

Классификация:

Обозначение - nao45x72x20;
Форма роликов - игольчатые;
Тела качения - ролики;
Основной тип - роликовый игольчатый;

В таблице приведены основные размеры подшипника NAO45X72X20, технические характеристики и номинальные значения.

Аналоги подшипника NAO45X72X20

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
Timken	NAO45X72X20	45	72	20	ISO
KOYO	NAO45X72X20	45	72	20	ISO
NTN	NAO45X72X20	45	72	20	ISO

Аналог подшипника NAO45X72X20 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
