Роликовый подшипник 97432M

Подшипник 97432M — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 97432, размер 158.75*225.425*39.687 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 158.75 мм
Наружный диаметр: 225.425 мм
Ширина: 39.687 мм
Масса: 10.9 кг

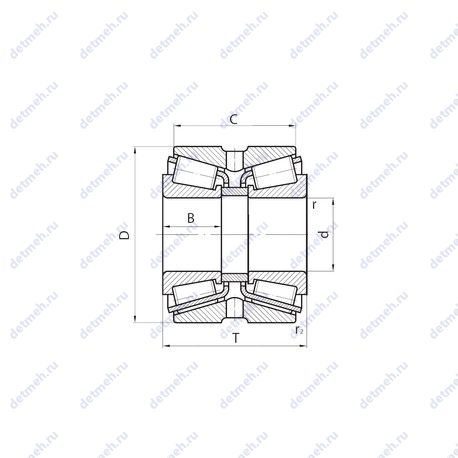

Подшипник 97432M чертеж — Чертеж подшипника 97432M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 97432M

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1600 об/мин;
Частота вращения предельная при жидкой смазке - 2000 об/мин;
Грузоподъемность статическая - 1060 кн;
Грузоподъемность динамическая - 446 кн;

Прочие характеристики:

Размер (r2 min.) - 0.5 мм.;
Номер по ГОСТ - 97432m;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 39.687 мм.;
Радиус наружней фаски - 3.5 мм.;
Масса - 10.900 кг;
Ширина наружной обоймы (C) - 69.85 мм.;
Ширина рабочая (T) - 85.725 мм.;
Внешний диаметр - 225.425 мм., 225.425;
Внутренний диаметр - 158.75 мм., 158.75;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.7;
Расчетный коэффициент (Y1) - 1.8;
Расчетный коэффициент (Y0) - 1.76;
Расчетный коэффициент (e) - 0.37;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 97432M, технические характеристики и номинальные значения.

Таблица модификаций подшипника 97432M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
16 97432 М	Модифицированный контакт..	158.75	225.43	39.69	10.9

Модификации подшипника 97432M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
