Роликовый подшипник NAO10X22X13

Подшипник NAO10X22X13 — это импортный роликовый игольчатый подшипник, однорядный, является основным конструктивным исполнением, размер 10*22*13 мм.

Стандарт: ISO
Бренды: KOYO, NTN, Timken
Внутренний диаметр: 10 мм
Наружный диаметр: 22 мм
Ширина: 13 мм
Масса: 0.026 кг

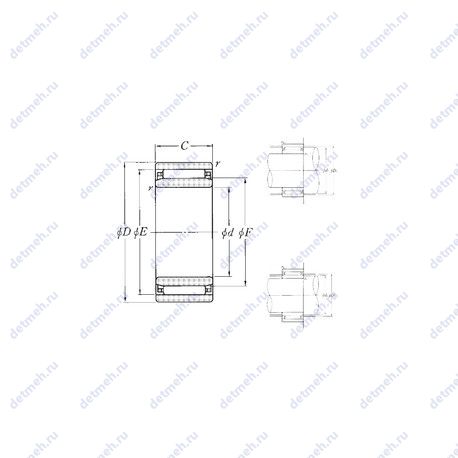

Подшипник NAO10X22X13 чертеж — Чертеж подшипника NAO10X22X13

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника NAO10X22X13

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Пропускная способность:

Частота вращения предельная при жидкой смазке - 24 000 об/мин;
Грузоподъемность динамическая - 8.3 кн;
Грузоподъемность статическая - 10.1 кн;
Частота вращения предельная при пластичной смазке - 16 000 об/мин;

Классификация:

Обозначение - nao-10x22x13;
Тела качения - ролики;
Форма роликов - игольчатые;
Основной тип - роликовый игольчатый;

Прочие характеристики:

Размеры. мм - 10x18x13;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер сопряженных деталей (da min.) - 12;
Размер сопряженных деталей (Da max.) - 20;
Размер сопряженных деталей (ra max.) - 0.3;
Размер сопряженных деталей (db) - 17.6;
Размер сопряженных деталей (Db) - 14.4;

Габаритные и посадочные размеры:

Внутренний диаметр - 10 мм;
Внешний диаметр - 18 мм;
Высота. мм - 13;
Ширина наружной обоймы (C) - 13 мм;
Масса - 0.026 кг;
Ширина (высота) (B) - 13 мм;
Внутренний диаметр (F) - 14 мм;
Радиус наружней фаски - 0.3 мм;
Наружный диаметр (E) - 18 мм;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

Тела качения - ролики;
Основной тип - роликовый игольчатый;
Форма роликов - игольчатые;
Обозначение - nao10x22x13;

Прочие характеристики:

Размеры. мм - 10x22x13;
Диаметр отверстия комплекта шариков/роликов (Fw) - 14 мм;
Размер (r5 min.) - 0.3 мм;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Внутренний диаметр - 10 мм;
Внешний диаметр - 22 мм;
Высота. мм - 13;
Ширина наружной обоймы (C) - 13 мм;
Масса - 0.026 кг;
Ширина (высота) (B) - 13 мм;
Наружный диаметр (Ew) - 18 мм;

Пропускная способность:

Грузоподъемность динамическая - 9.73 кн;
Частота вращения предельная при жидкой смазке - 29000 об/мин;
Частота вращения предельная при пластичной смазке - 19000 об/мин;
Грузоподъемность статическая - 12.5 кн;

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Прочие характеристики:

Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r) - 0.3 мм;
Диаметр отверстия комплекта шариков/роликов (Fw) - 14 мм;
Размеры. мм - 10x18x13;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 13 мм;
Наружный диаметр (Ew) - 18 мм;
Масса - 0.026 кг;
Ширина наружной обоймы (C) - 13 мм;
Высота. мм - 13;
Внешний диаметр - 18 мм;
Внутренний диаметр - 10 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 29000 об/мин;
Частота вращения предельная при пластичной смазке - 19000 об/мин;
Грузоподъемность статическая - 12.5 кн;
Грузоподъемность динамическая - 9.73 кн;

Классификация:

Обозначение - nao10x22x13;
Форма роликов - игольчатые;
Тела качения - ролики;
Основной тип - роликовый игольчатый;

В таблице приведены основные размеры подшипника NAO10X22X13, технические характеристики и номинальные значения.

Аналоги подшипника NAO10X22X13

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
Timken	NAO10X22X13	10	22	13	ISO
KOYO	NAO10X22X13	10	22	13	ISO
NTN	NAO10X22X13	10	22	13	ISO

Аналог подшипника NAO10X22X13 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
